39DL PLUS

高级超声测厚仪
您的位置：首页 > 产品中心 > 测厚仪 > 39DL PLUS
概述 主要优势特性 应用 技术规格

概述

39DL PLUS超声测厚仪

更快的测厚结果

使用一款快速、连接、可靠的手持式仪器，简化超声厚度检测流程。39DL PLUS测厚仪可用作精密或腐蚀测厚仪，满足苛刻的应用要求。

我们的旗舰型手持式测厚仪具有顶尖的超声功能、高达60 Hz更新率的快速扫描速度以及完全集成的无线连接功能，能够在无缝工作流程中提供值得信赖的结果。

  • 连接：集成Wi-Fi、蓝牙、USB、RS-232和可移动microSD卡*
  • 快速：以快2倍的显示更新率扫描最小厚度区域**
  • 用途广泛：使用我们的全系列双晶和单晶探头，可应对多种厚度应用

*Wi-Fi和蓝牙在某些地区尚待认证。请联系您当地的Evident代表，了解有关产品供应的详细信息。
**频率高达60 Hz，而上一代型号和同类手持式测厚仪的频率为30 Hz。

手持式超声测厚仪

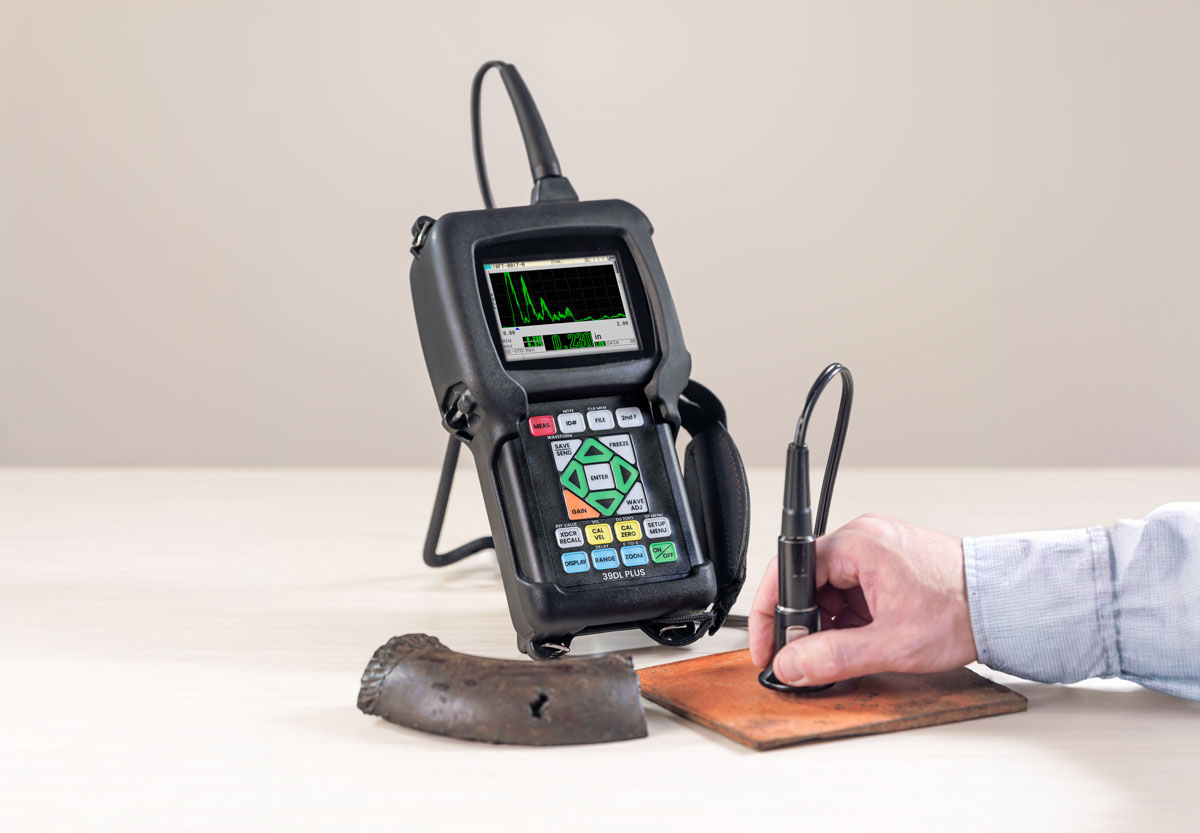

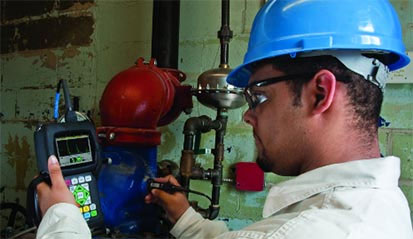

用于测量管道腐蚀情况的超声测厚仪

经济实惠的工件扫描

39DL PLUS测厚仪具有突破性的扫查速度，为手持式测厚仪提供了业界领先*的60 Hz更新率。

  • 对于需要60 Hz显示更新率进行扫描的检测规范来说，这是一种经济实惠的替代方案；获得探伤仪的扫描速度和测厚仪的易用性
  • 当扫查管道和其他受腐蚀资产上的最小厚度区域时，可以更容易地找到减薄的部位

*截至2024年6月。

一款适用于多种应用的测厚仪

利用强大的测量功能和一套针对特定应用的软件选项，满足您当前和未来的需求。

  • 宽泛的厚度测量范围：0.08 mm～ 635 mm具体可测厚度根据材料和所选探头而定
  • 使用双晶探头进行腐蚀厚度测量
  • 在使用频率范围为2.25 MHz ～ 30 MHz的单晶探头时，高分辨率软件选项可进行分辨率为0.001 mm的厚度测量
  • 使用穿透涂层（THRU-COAT）技术和回波到回波功能，可穿透带有漆层和涂层的表面来测量材料的厚度
  • 内壁氧化层/积垢软件选项，用于锅炉管和内壁氧化层测量
  • 多层软件选项，可同时测量多达四层材料
  • 高穿透软件选项用于测量玻璃纤维、橡胶及厚铸件等具有高衰减性的材料
  • 标准分辨率：所有探头的分辨率均为0.01 mm
  • 厚度、声速和渡越时间的测量
  • 差值模式和缩减率模式，用于跟踪厚度变化及其与预设值的百分比关系
  • 时基B扫描模式：每次扫查可获得10000个可回顾的读数
  • 高动态增益技术带有数字滤波器，可根据校准优化起始增益设置
  • V声程创建功能用于在腐蚀应用中的定制V声程补偿
  • 设计符合EN15317标准
  • 兼容前代型号支持的所有探头和附件

主要优势特性

值得信赖的超声技术

39DL PLUS测量仪的性能久经考验。采用行业标准的超声测厚技术，让您信心十足地完成工作。

  • 卓越的信号质量、稳定的波形和优化的算法可带来精确、可重复的测量
  • 顶尖的超声技术，由拥有35年以上无损检测（NDT）经验的专业人员开发

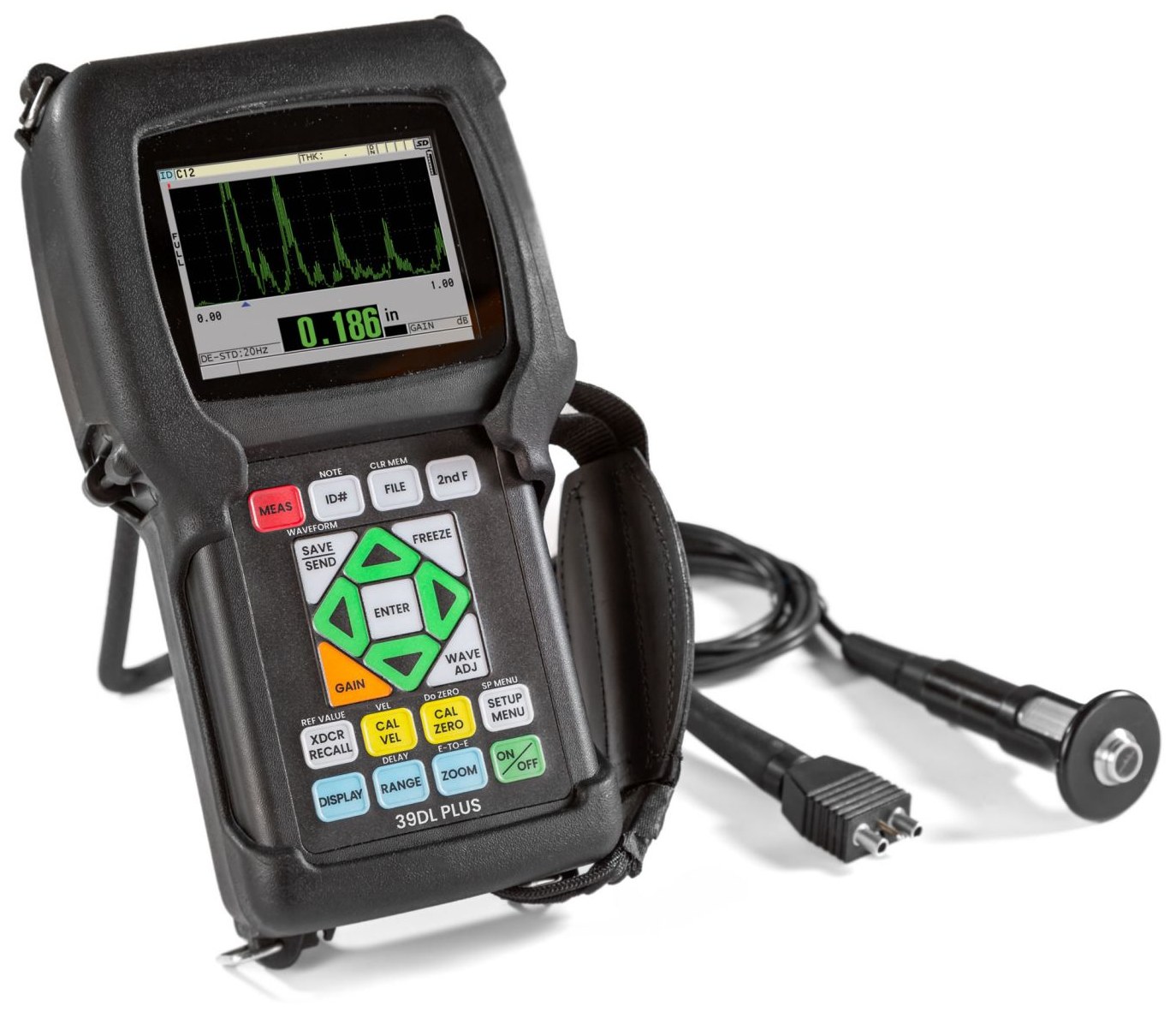

超声厚度测量工具

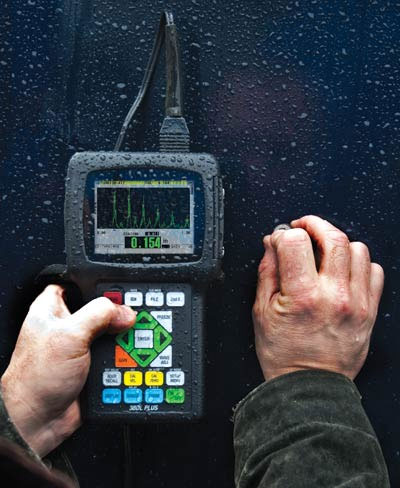

坚固的超声测厚仪

适用于各种环境

您的测厚仪需要在冲击、跌落和粗暴操作的情况下保持正常工作状态，而39DL PLUS仪器能够应对这些挑战。

  • 坚固耐用：设计符合IP67防尘防水标准
  • 通过MIL-STD-810H爆炸性环境、冲击和振动测试
  • 宽泛的操作温度范围：–10°C～50°C
  • 带有支架的橡胶保护套

易于携带，易于使用

39DL PLUS手持式测厚仪的设计充分考虑了操作员的需求，无论是在现场还是在生产车间，都能舒适地携带和使用。

  • 符合人体工程学要求的键盘：用左手或右手操作，可快速访问所有功能
  • 轻便的手持式设计：仅重0.83 kg
  • 内置数据记录器：轻松收集厚度读数和波形数据
  • 高效检测：用于双晶和单晶探头的默认设置和自定义设置
  • 安全访问控制：通过密码保护功能锁定仪器功能
  • 卓越的清晰度：彩色透反VGA显示，带有室内和室外颜色设置
  • 在更大的屏幕上查看工作：VGA输出，可将仪器连接到计算机或显示器上

室外显示屏的厚度测试

室外显示屏设置，A扫描模式

室内显示屏的厚度测试

室内显示设置，B扫描模式

应用

39DL PLUS仪器可在各种检测中用作精密或腐蚀测厚仪。请浏览以下应用，了解常见检测、相关软件功能和全系列兼容传感器。

用于精确测厚的39DL PLUS

用于腐蚀检测的39DL PLUS

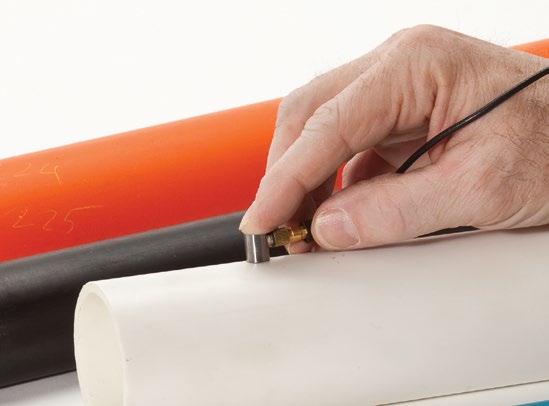

塑料的超声测量

对塑料、金属、复合材料、玻璃、橡胶及陶瓷材料进行厚度测量

将单晶探头与39DL PLUS测量仪配合使用，可对金属、塑料、复合材料、玻璃、陶瓷和其他材料进行精确的厚度测量。我们提供各种频率、直径和连接器类型的单晶探头。

  • 多功能测量：测量厚度、声速或渡越时间。
  • 对于所有探头，标准分辨率为0.01 mm。
  • 高分辨率软件选项：对于2.25 MHz至30 MHz的单晶探头，可进行分辨率为0.001 mm的精确测量。
  • 应用自动调用：利用默认设置和自定义设置简化厚度测量
  • 高穿透软件选项：使用低频单晶探头（低至0.5 MHz）测量橡胶、玻璃纤维、铸件和复合材料等厚度或声音衰减材料。
  • 多层软件选项：计算并同时显示最多4层材料每层的厚度测量值。 这个功能还可显示几个所选层的总和厚度。
  • 差值和缩减率模式：差值模式显示实际厚度与预先设定的厚度值之间的差异。缩减率模式显示厚度变化的百分比。

用于精确测厚的探头

Evident可为用户提供种类齐全的单晶探头、线缆、耦合剂、校准试块以及配件，以满足各种精确测厚应用的要求。

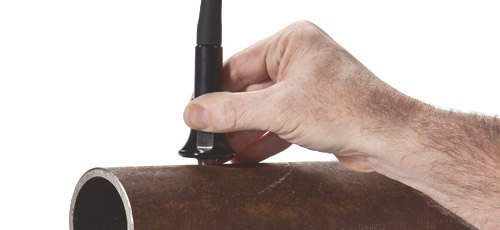

金属测厚仪

对内部腐蚀的金属材料进行厚度测量

使用 39DL PLUS 测厚仪测量管道、管材、油箱、压力容器、外壳和其他受腐蚀或侵蚀影响的结构的剩余厚度。在这些应用中通常使用双晶探头。

  • 自动探头识别功能：自动调用每个特定探头的默认V声程校正。适用于所有标准双晶探头（包括D79X系列）。
  • 更简便的应用设置，为双晶探头提供10种自定义探头设置。
  • 高动态增益技术带有数字滤波器，可根据双晶探头的校准优化起始增益设置
  • V声程创建功能：为几乎所有双晶探头创建自定义V声程补偿曲线。您可以保存和调用这些曲线，以及大多数双晶探头的自定义设置。
  • 高温测量：可测量温度高达500 °C的材料
  • 温度补偿：要在不同温度下进行更精确的测量，可手动输入校准块的温度和测量点的当前（最高）温度。仪器会自动显示经过温度校正的厚度。
  • 编码B扫描选项：将仪器与线性编码扫描仪连接，生成编码B扫描。仪器会捕捉并存储相应厚度读数的移动距离信息以及最小厚度位置的波形。您可以选择相邻测量之间的距离，还可以使用单向模式还是双向模式进行测量。一次B扫描可存储多达10,000个厚度读数。
  • 校准加倍警告，以防校准过程中出现回音加倍。
  • 使用穿透涂层（THRU-COAT）技术和回波到回波功能，可在带有漆层和涂层的表面上测量材料的厚度。THRU-COAT功能可测量真实的金属厚度。这个技术还可以分别显示金属和涂层的厚度，两种厚度都根据它们各自正确的材料声速值得到了调整。 穿透涂层测量技术使用D7906-SM、D7906-RM和D7908双晶探头。
  • 氧化层/沉积物测量选项：使用M2017或M2091单晶探头测量锅炉管内的氧化物/积垢厚度，以便估计锅炉管的使用寿命。测量仪可同时显示锅炉管的金属厚度和氧化物层厚度。
  • 使用EMAT E110-SB探头对有外部氧化物/积垢的锅炉管进行无耦合剂测量。

用于腐蚀测厚的探头

Evident提供全面的双晶探头和电缆选择，可满足各种腐蚀厚度测量应用的要求。

技术规格

39DL PLUS测厚仪的技术规格

测量 > 双晶探头测量模式 从激励脉冲后的精确延迟到第一个回波之间的时间间隔
测量 > 穿透涂层测量 利用单个底面回波，测量金属的实际厚度和涂层厚度（使用D7906-SM和D7908探头）
测量 > 穿透漆面回波对回波 在两个连续底面回波之间的时间间隔，不计漆层或涂层的厚度
测量 > 单晶探头测量模式 模式1：激励脉冲与第一个底面回波之间的时间间隔
模式2：延迟块回波与第一个底面回波之间的时间间隔（使用延迟块或水浸式探头）
模式3：在激励脉冲之后，位于第一个表面回波后的相邻底面回波之间的时间间隔（使用延迟块探头或水浸式探头）
氧化层模式：可选
多层模式：可选
测量 > 厚度范围 0.08 mm～635 mm具体可测厚度根据材料、探头表面条件、温度和所选配置而定
测量 > 材料声速范围 0.508 mm/μs至13.998 mm/μs
测量 > 分辨率（可选） 低分辨率：0.1 mm
标准分辨率：0.01 mm
高分辨率（可选项）：0.001 mm
测量 > 探头频率范围 标准：2.0 MHz～30 MHz（–3 dB）
高穿透（可选项）：0.50 MHz～30 MHz（–3 dB）
一般规格 > 操作温度范围 -10 °C ～ 50 °C
一般规格 > 键区 密封、以色彩区分功能的键盘，带有触感及声音反馈
一般规格 > 机壳 防撞击、防水、装有密封垫的机壳，机壳上的接口密封。设计符合IP67标准。
一般规格 > 外型尺寸（宽 × 高 × 厚） 总体尺寸：125 mm × 211 mm × 46 mm
一般规格 > 重量 0.83 kg
一般规格 > 电源供应 交流/直流适配器，24 V；锂离子电池，23.760 Wh；或4节AA辅助电池
一般规格 > 锂离子电池供电时间 操作时间：一般为8小时
快速充电：2到3小时
一般规格 > 标准 设计符合EN15317标准
一般规格 > 爆炸性气氛 使用MIL-STD-810H第511.7节程序I进行测试
显示 > 彩色透反VGA显示 液晶显示，显示屏尺寸：56.16 mm × 74.88 mm
显示 > 检波 全波、射频波、正半波、负半波
输入/输出 > USB USB 3.0
输入/输出 > RS-232 是
输入/输出 > 存储卡 最大容量：32 GB外置microSD存储卡
输入/输出 > 视频输出 VGA输出标准
无线通信 > Wi-Fi 集成
无线通信 > 蓝牙 集成
内置数据记录器 > 数据记录器 39DL PLUS可通过标准RS-232串行端口或USB端口识别、存储、调用、清除和传输厚度读数、波形图像和仪器配置信息
内置数据记录器 > 容量 792832个厚度测量读数，或20000个带厚度值的波形
内置数据记录器 > 文件名、ID编码和注释 不超过32个字符的文件名，不超过20个字符的字母数字位码，每个位有4个注释
内置数据记录器 > 文件结构 9个标准的或自定义的用于特定应用的文件结构
内置数据记录器 > 报告 机载报告总结了数据统计、带有位置信息的最小值/最大值、最小值回顾、文件比较及报警报告

标准配置

39DL PLUS数字式超声测厚仪，交流电源或电池供电，50 Hz ～ 60 Hz。提供标准双晶探头的套装。*

  • 充电器/AC适配器（100 VAC、115 VAC、230 VAC）
  • 内置数据记录器
  • GageView接口程序
  • 试块*和耦合剂
  • USB线
  • 橡胶保护套，带有仪器支架和颈挂带
  • 《用户手册》
  • 两年有限质保

测量功能：穿透涂层、穿透漆层回波到回波、EMAT兼容、最小值/最大值模式、两个报警模式、差分模式、B扫描、自动调用应用、温度补偿、平均值/最小值模式

*在欧洲、中东和非洲地区，不包括探头，必须单独购买。

软件选项

39DLP-OXIDE (Q1470008)：使用编码激活的内部氧化层测量软件
39DLP-HR (Q1470006)：使用编码激活的高分辨率测量软件
39DLP-MM (Q1470007)：使用编码激活的多层测量软件
39DLP-HP (Q1470005)：使用编码激活的高穿透（低频）测量软件
39DLP-EBSCAN (Q1470004)：编码B扫描软件

选购附件

1/2XA/E110 (U8767104)

：用于E110-SB EMAT探头的滤波器适配器
38-9F6 (U8840167)：RS-232线缆
38-C-USB-IP67 (U8800998)：USB线缆，用于符合IP67标准的密封操作
38DLP/RFS (U8780288)：厂内安装的脚踏开关
HPV/C (U8780124)：数字式卡尺线缆，用于在测量声速时进行厚度输入
38DLP-V-CC (U8840172)：数字式卡尺线缆
EPLTC-C-VGA-6 (U8840035)：VGA输出线缆
MICROSD-ADP-2GB (U8779307)：2 GB外置microSD存储卡（仪器最多可使用32 GB microSD卡）
BSCAN-ENC (U8779522)：用于编码B扫描的小车形编码器
38DL-ENC-CBC-10 (U8840168)：10英尺编码器线缆

咨询订购
