概述

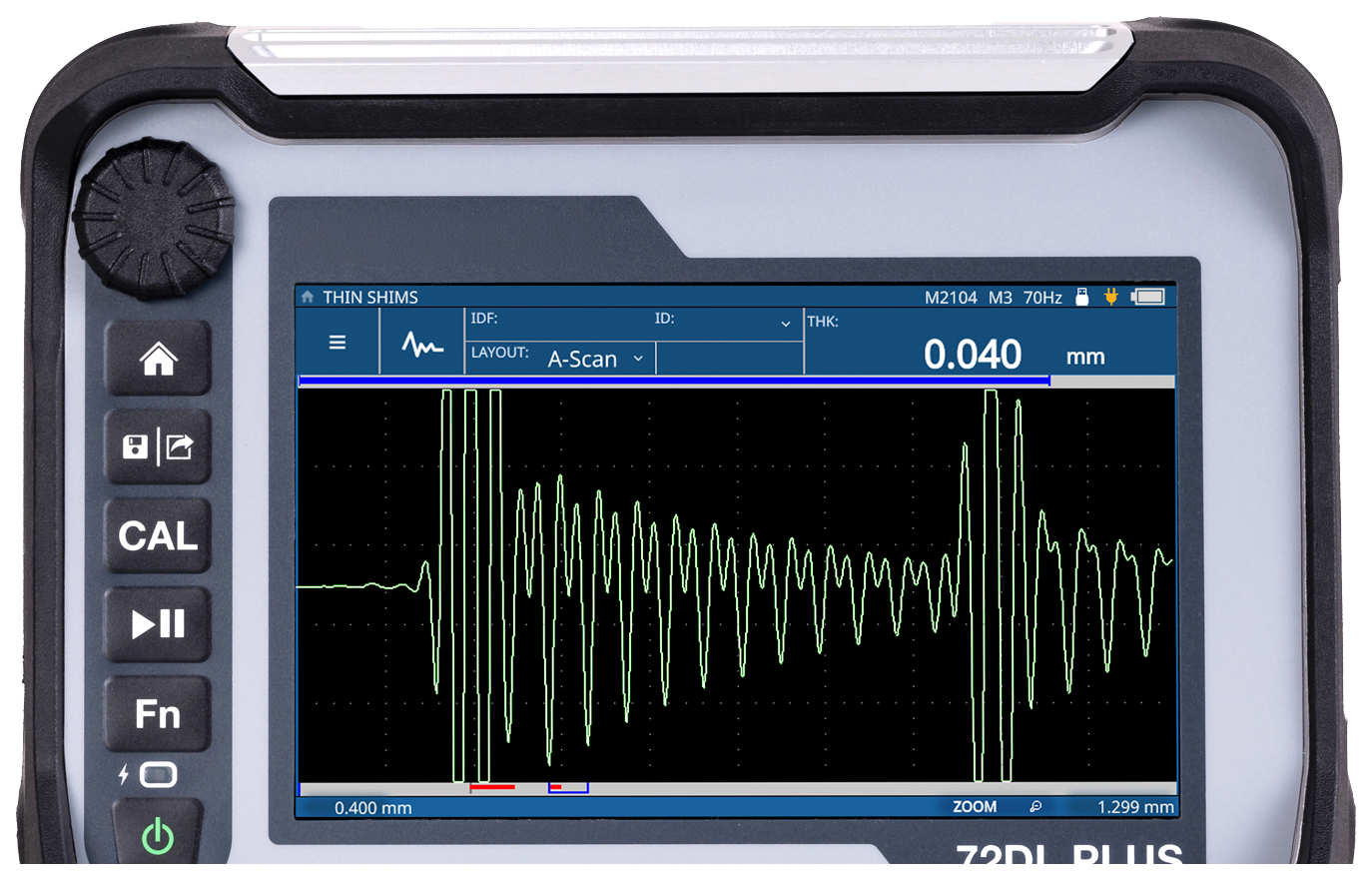

72DL PLUS超声测厚仪高速、高频、高精度测量 | |
| 72DL PLUS超声测厚仪小巧便携、易于使用，可以高速提供精确的厚度测量值。该测厚仪具备快速扫查、高级算法和我们有史以来最低的最小可测厚度的能力，可使您充满信心地测量超薄层的厚度，完成具有挑战性的应用。 72DL PLUS测厚仪有标准频率和高频两种型号。高频型号可以测量超薄材料，包括多层油漆、塑料、金属和涂层，多层测量功能可以同时显示多达六个独立层的厚度。所有72DL PLUS型号都具有快速、准确测量厚度的功能。
|
|---|
72DL PLUS测厚仪功能一览
自信地控制厚度检测流程
我们的智能工具让精密超声厚度测量变得更简单，以便您可以更快、更有信心地进行设置、检测和分析。
- 宽大清晰的屏幕：在177.8毫米的高分辨率WVGA触摸屏上查看厚度测量值
- 多样化布局：A扫描、B扫描、A/B扫描、趋势图和放大图等测量布局提供了厚度变化的准确图像
- 检测指导：可在带有厚度测量位置（TML）的交互式工件图中快速查看检测的状态和质量
- 检测数据管理和分析：内部数据记录和PC机接口应用程序加速了检测数据的收集和审查速度
- 无线连接：支持Wi-Fi和Bluetooth，用于工业4.0实践
- 轻松设置应用：创建自定义应用，以减少常规厚度检测的设备设置时间
用户界面，简单直观；屏幕宽大，易于观察
- 视角宽广，在大多数环境条件下都具有出色的可视性
- 177.8毫米（7英寸）全彩触摸屏可以访问设置和测量布局
- 引导式配置，可以根据需要轻松更改设置
专为工业环境打造的精密超声测厚仪
- 设计符合IP65评级标准：防尘、防潮
- 通过了坠落测试（MIL-STD-810G），可避免测厚仪在坠落时受到损坏，从而减少了高成本维修的需求
- 可在-10°C至50°C的宽工作温度范围内进行可靠的测量
- 重量为2.1公斤，轻盈便携，适用于生产车间
- 通过触摸屏、主控键和调节旋钮可以轻松操控测厚仪
- 可用于室内、室外，可放在工作台面上使用，也可借助四点式胸挂带或肩挎带挂在身上使用
- 电池续航时间长达8小时

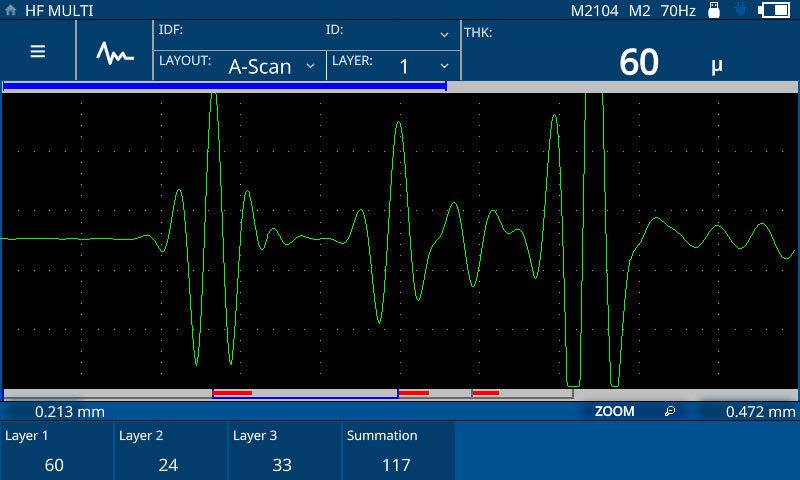

可测量多达6层的多层涂料、漆料、塑料和其他材料的厚度
多层测量功能可对多达六层的材料进行多层厚度测量。每层的测量设置，包括材料、声速、目标厚度范围和报警阈值，都可以通过配置工作流程和触摸屏控制轻松访问。
应用
适用于多种应用的快速准确厚度测量
72DL PLUS仪器可作为漆层测厚仪、涂层测厚仪或材料测厚仪使用。无论用于何种应用，这款测厚仪都能迅速提供堪比实验室质量、可靠的测量结果，从而可大幅提高生产车间的生产率和生产量。
汽车工业

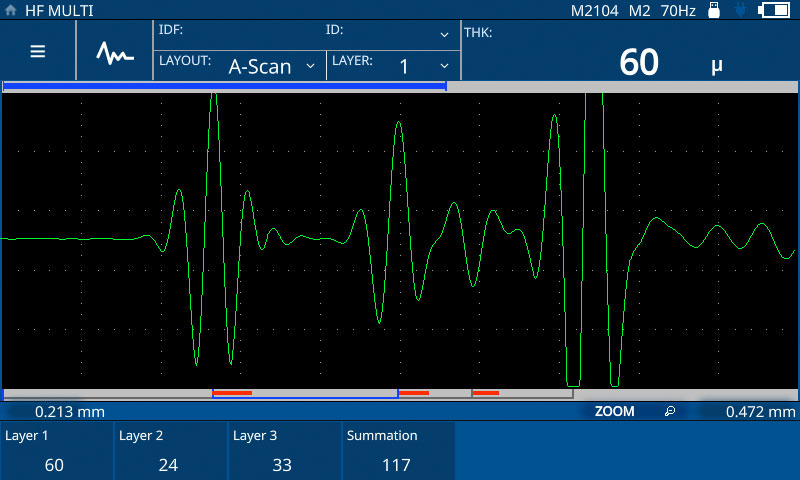

用于轿车和其他车辆的漆层测厚仪
- 精准的汽车漆层厚度测量
- 最多可测量6层漆层厚度
- 同时显示所有漆层厚度测量值
航空航天

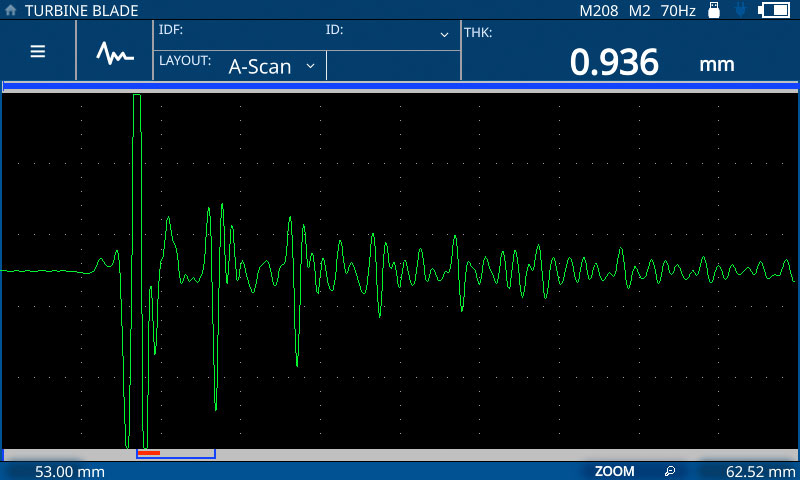

- 在涡轮叶片制造过程中进行快速测量
- 涡轮叶片的检测和维修
- 飞机窗的检测

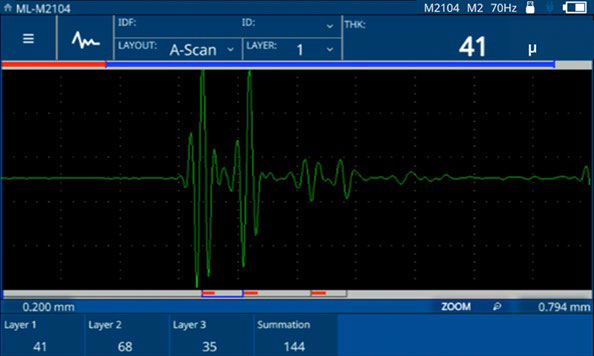

- 航空航天行业的漆层和涂层
- 复合材料飞机上的单层和多层涂料厚度
- 测量复合材料飞机天线罩上的涂层
- 铝复合板的测量
一般制造工业
- 测量薄壁和小直径管
- 塑料和金属管

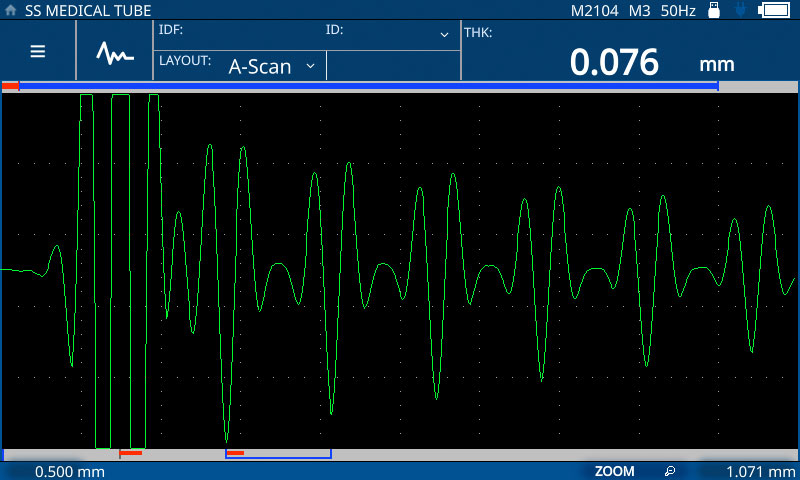

- 医用管和导管的壁厚
- 用于制造业的涂层测厚仪
- 单层和多层涂料厚度的测量
- 防水和防反射涂层
- 干膜厚度
- 厚膜和薄膜的厚度测量
- 用于制造业的塑料测厚仪
- 瓶子、托盘和箱罐的多层塑料厚度测量
- 多层塑料食品容器
- 用于制造业的材料测厚仪
- 多层材料测量
- 硅晶圆厚度
- 金属片和金属板的厚度
- 金箔厚度
- 胶带厚度
- 聚丙烯包装厚度
技术规格
72DL PLUS测厚仪的技术规格
| 标准频率型号 | 高频率型号 | |
|
外型尺寸
（宽 × 高 × 厚） | 238.76 × 172.72 × 86.36 mm | |
| 重量 | 2.08 kg | |
| 供电设备 | 24 V AC/DC适配器，或73 Wh锂离子电池 | |
| 电池供电时间 | 8小时 | |
| 电池存储温度 | -20°C ～ 40°C | |
| 操作温度 | -10°C ～ 50°C | |
| 显示 | 177.8毫米（7英寸）WVGA（800 × 480）PCAP触摸屏，更新率为60 Hz | |
| 分辨率 | 低分辨率：0.1 mm | 低分辨率：25 µm（1 mil = 0.001 in.) |
| 标准分辨率：0.01 mm | 标准分辨率：2.5 µm（0.1 mil = 0.0001 in.) | |
| 高分辨率：0.001 mm | 高分辨率：0.25 µm（0.01 mil = 0.00001 in.) | |
| 厚度范围（取决于探头频率、探头类型和材料） | 钢：0.20 mm ～ 635 mm | 塑料：0.0127 mm ～ 25.4 mm |
| 多层测量 | 最多6层 | |
| 测量速率 | 1到3层，最大2 kHz | 1到3层，最大1 kHz |
| 4到6层，最大1 kHz | 4到6层，最大500 Hz | |
| 校准 | 单点或两点自动校准；零位偏移和/或声速的手动调整；在冻结波形上进行的单点校准 | |
| 显示布局 | A扫描、B扫描、A/B扫描、趋势图、放大图、模板和A扫描/模板 | |
| 容量 | 2 GB； 约400000个厚度读数，20000个波形 | |
| 频率范围 | 0.2 ～ 30 MHz（-3 dB） | 20 ～ 125 MHz（-3 dB） |
| 增益 | 自动或手动（最大100 dB） | 自动或手动（最大80 dB） |
| IP评级 | 设计符合IP65评级标准并通过测试：防尘，且可抵御来自各个方向的水射流 | |
| 爆炸性气氛 | 通过了美军标准MIL-STD-810F方法511.4程序I中规定的测试。 | |
| 撞击测试 | 通过了美军标准MIL-STD-810F方法516.5程序I中规定的测试，每个轴6个循环，15 g，11 ms半弦波。 | |
| 振动测试 | 通过了美军标准MIL-STD-810F方法514.5程序I附录C图6中的测试，一般暴露：每轴1小时。 | |
