概述

IPLEX G Lite紧凑型视频内窥镜

便携、强大的视频内窥镜

IPLEX G Lite工业视频内窥镜在小巧而又坚固耐用的机身内集成了强大的成像能力，适用于需要小型管道镜的高难度检测。这款内窥镜检测工具重量轻，几乎可以随处携带，画质高，使用方便，是用户完成工作的得力助手。

用于风电检测的IPLEX G Lite-W紧凑型视频内窥镜

更好地检测风电齿轮箱

如果您需要在风塔机舱狭小的区域进行检测，那么IPLEX G Lite风电定制版视频内窥镜可使您更轻松地完成工作，因为这款设备机身小巧，便于携带，且具有强大的成像功能。

了解更多有关IPLEX G Lite-W的信息

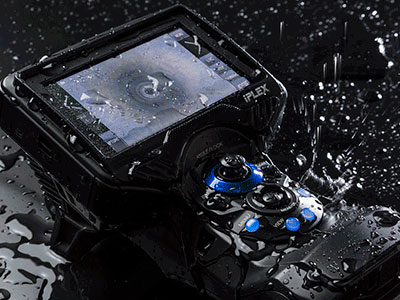

随处携带

这种符合人体工程学设计的紧凑型视频内窥镜几乎可以携带到任何施工现场，并且使用起来得心应手。

重量轻：IPLEX G Lite视频内窥镜仅重1.15 kg，IPLEX G Lite-W视频内窥镜仅重1.16 kg
坚固耐用：IPLEX G Lite/IPLEX G Lite-W视频内窥镜小巧坚固，其设计符合IP65标准，并通过了美国国防部的测试(MIL-STD)
选择适合作业的视频镜：可从测量长度2 m和3.5 m (4 mm/6 mm)以及10 m（仅6 mm）的视频镜中进行选择
为便携而生：这款紧凑型视频内窥镜及其附件可整齐地装入小到足以放在飞机座位下的轻便旅行箱中

随处携带

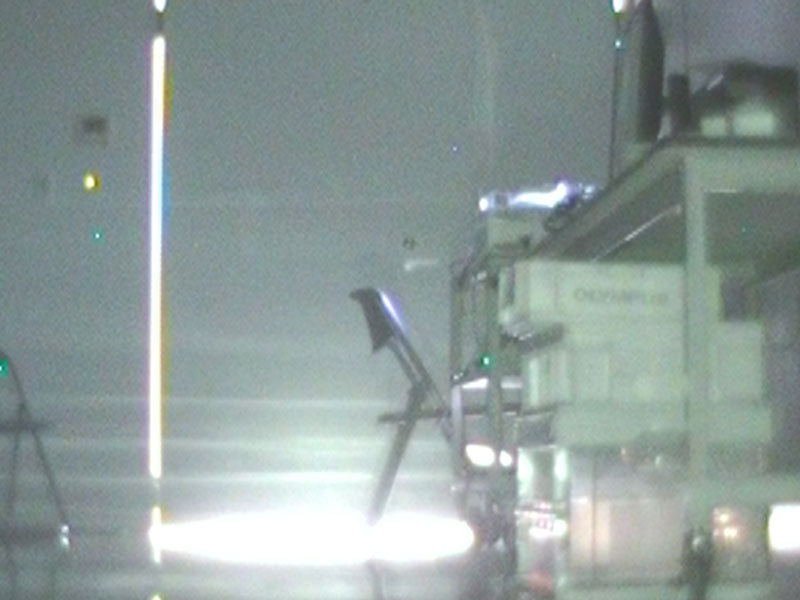

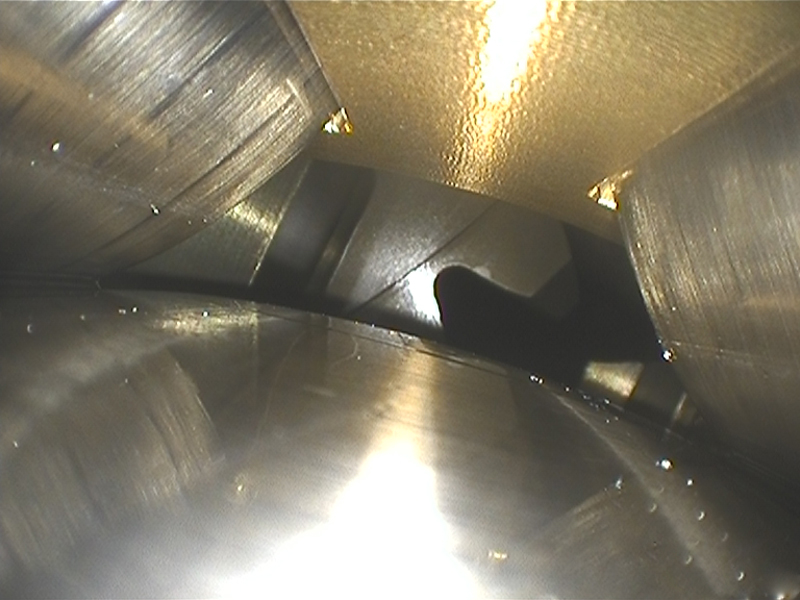

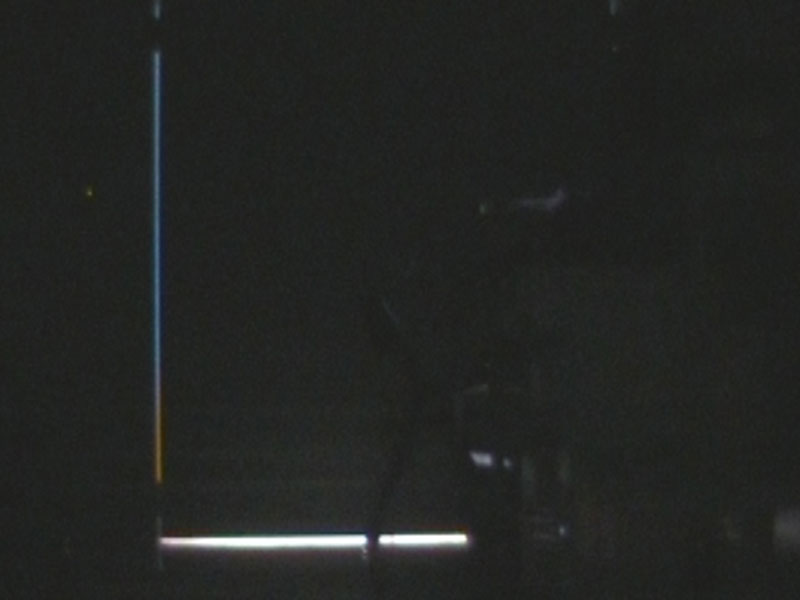

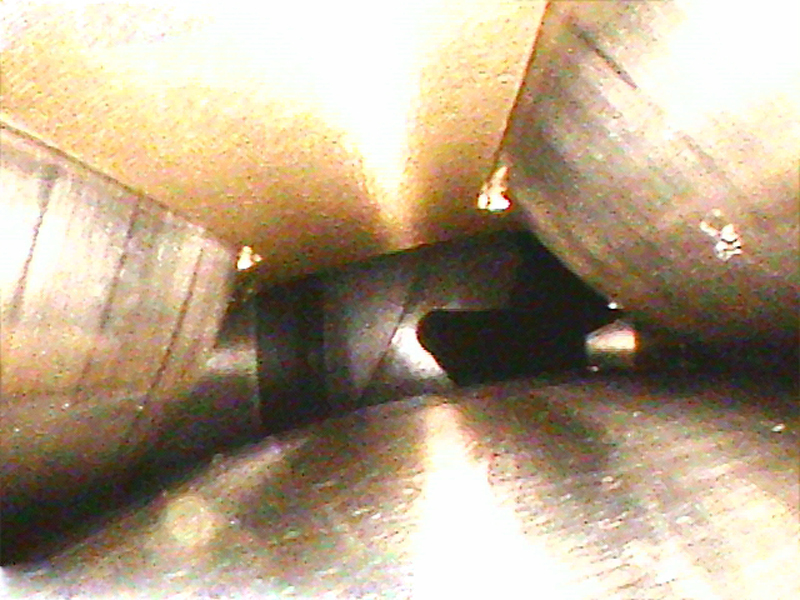

**亮度对比**左图：IPLEX UltraLite视频内窥镜（之前的型号）右图：IPLEX G Lite

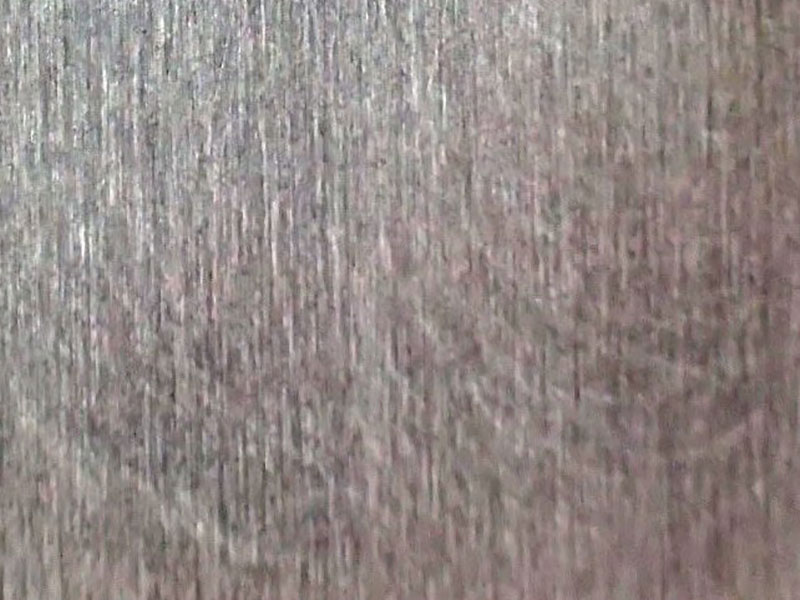

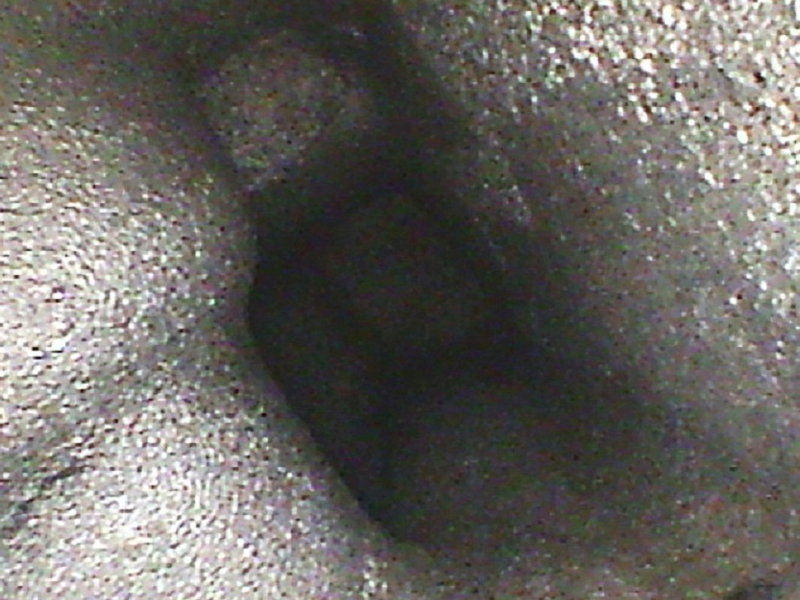

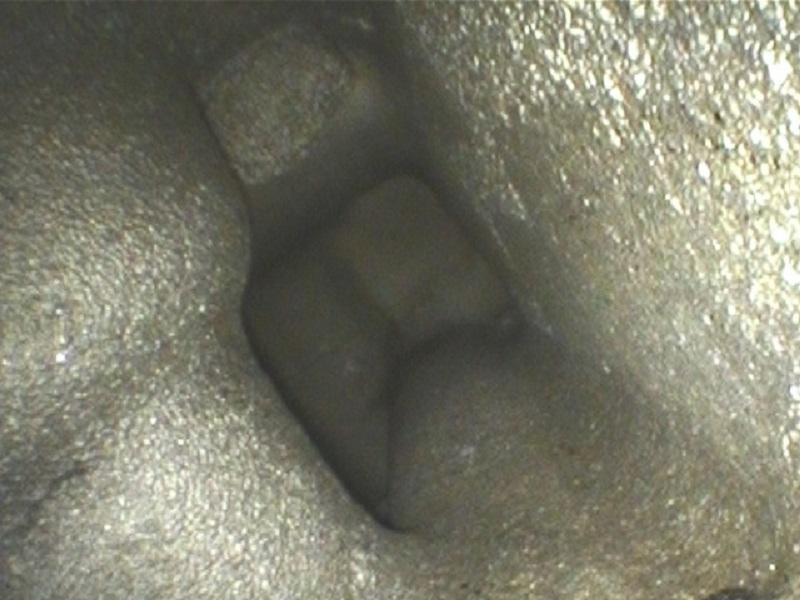

**真实色彩以及较低的图像噪点**左图：IPLEX UltraLite（之前的型号）右图：IPLEX G Lite

图像真实再现被检区域

如果您厌倦了为了高质量的图像而牺牲便携性，那么请停下来。IPLEX G Lite和IPLEX G Lite-W紧凑型视频内窥镜将我们的大型视频内窥镜上的许多成像功能集成在一台小巧、高度便携的仪器中。

照明明亮，更少噪点：LED光源的亮度是前代型号(IPLEX UltraLite)的两倍；配合新的降噪算法，这款尺寸小巧的视频内窥镜可帮助您在黑暗区域中探测问题和缺陷
60帧每秒(fps)视频：利用视频内窥镜的高帧率捕获顺畅的视频；如果录制的是运动对象，可以获得无卡顿的清晰视频

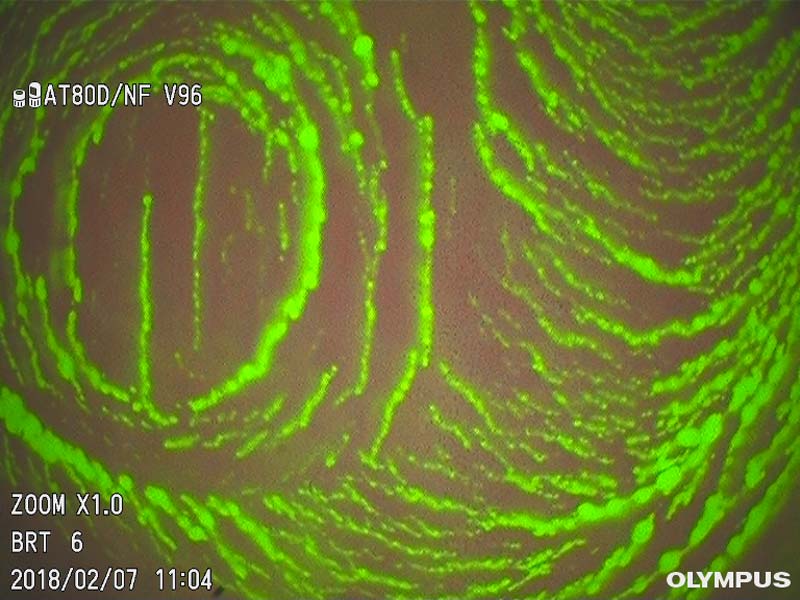

灵活的UV和IR照明选择：利用紫外线(UV)照明探测看不见的裂纹，利用红外线(IR)照明查看黑暗区域中的对象；可更换的LED光源扩展了视频内窥镜的能力范围*
动动手指便可执行强大的测量功能：这款紧凑型视频内窥镜标配标量测量功能，使您能够使用参考缺陷来测量对象的尺寸；如需更高级的功能，可升级至立体测量功能选项，使用精确的三维坐标来测量对象尺寸

^*仅限IPLEX G Lite

快速、简单

这款小巧的视频内窥镜将人体工程学设计和坚固耐用与周到的功能相结合，有助于您快速高效地进行检测。

动作精确、反应灵敏的操纵杆：反应灵敏的TrueFeel弯曲功能使您能够以精确的动作控制视频镜的端部，这样您就可以快速导航到目标区域
同时记录静态图像和视频：只需在录制视频的同时按下按钮，即可捕获静态图像
书签：添加书签，以节省视频审查的时间，并迅速找到关键时刻
影像黑匣子功能：绝不丢失关键的检测记录；即使您忘了按下录制按钮，这款小巧的视频内窥镜也会自动记录检测的最后30分钟。

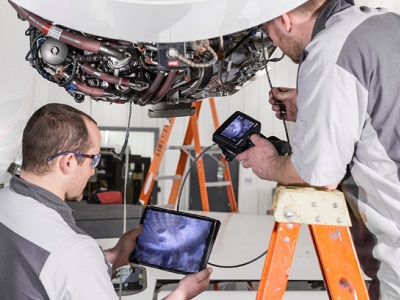

流媒体检测图像：通过使用推荐的USB无线局域网适配器，可以在检测期间与使用平板电脑的同事共享图像；这样便可在其他检测员的帮助下更轻松地诊断问题

视频直播检测

	更好地检测风电齿轮箱 IPLEX G Lite-W视频内窥镜是IPLEX G Lite的风电版，具有专门为风力发电机检测而设计的功能，如：可清除油污的密封式端部适配器，在油污环境中看得更清楚专为风电齿轮箱检测而设计的光学器件可放入狭窄空间的4 mm镜头明亮的LED导向管^* 插入管涂有易于清洁的耐油型涂层 ^*可选配

更好地检测风电齿轮箱

IPLEX G Lite-W视频内窥镜是IPLEX G Lite的风电版，具有专门为风力发电机检测而设计的功能，如：

可清除油污的密封式端部适配器，在油污环境中看得更清楚
专为风电齿轮箱检测而设计的光学器件
可放入狭窄空间的4 mm镜头
明亮的LED导向管^*
插入管涂有易于清洁的耐油型涂层

^*可选配

更快地完成检测

这款紧凑型视频内窥镜具有可清除油污的密封式端部适配器，可使您在变速箱等油污环境中看得更清楚。其端部的防油处理可防止油液渗透到适配器中，而可除油端部上的通道会利用毛细作用将油从镜头上吸走。现在，您取出视频镜以清除端部油污的耗时更少，从而可以加快检测速度。

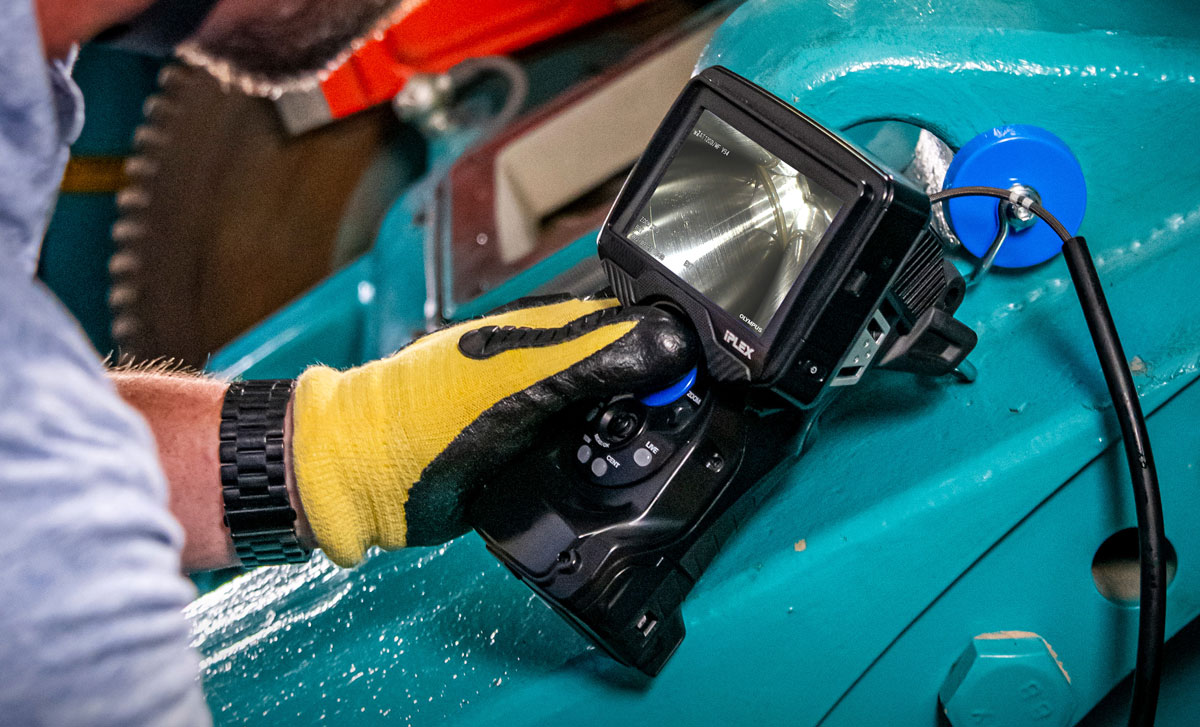

IPLEX G Lite-W视频内窥镜的设计符合IP65标准，并通过了美国国防部的测试（MIL-STD），可以应对风塔机舱内高空作业的挑战，实现最大的正常运行时间。插入管的耐用弯曲操作机构有助于在将视频镜插入到容易使其受到损伤的狭窄空间时起到保护作用。

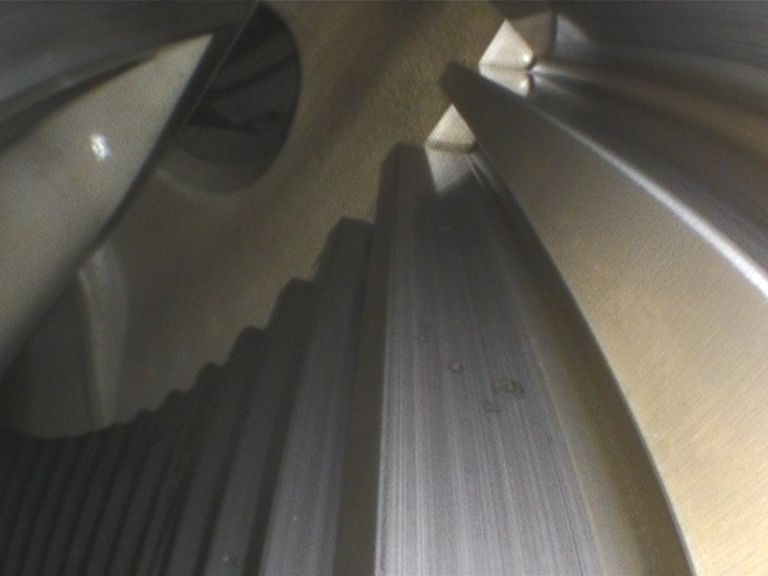

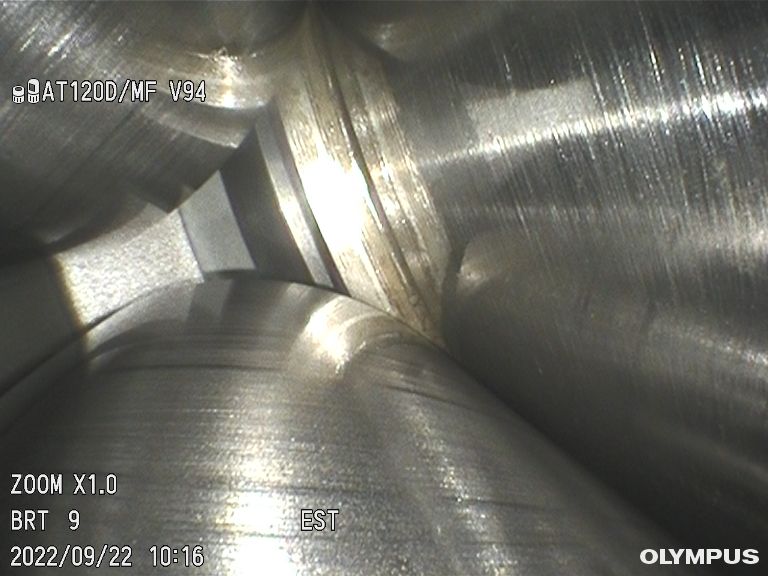

专为风电齿轮箱检测而量身打造

专为风风电齿轮箱检测而量身打造

专为风电齿轮箱检测而量身打造

IPLEX G Lite-W视频内窥镜装有专门设计的光学器件，既可满足近距离观察风电齿轮箱中某些区域（如轴承和齿轮齿面）的需求，也可以在广大空间中寻找缺陷，而且其体积很小，可进入齿轮箱轴承滚子之间的空间探测损伤情况。

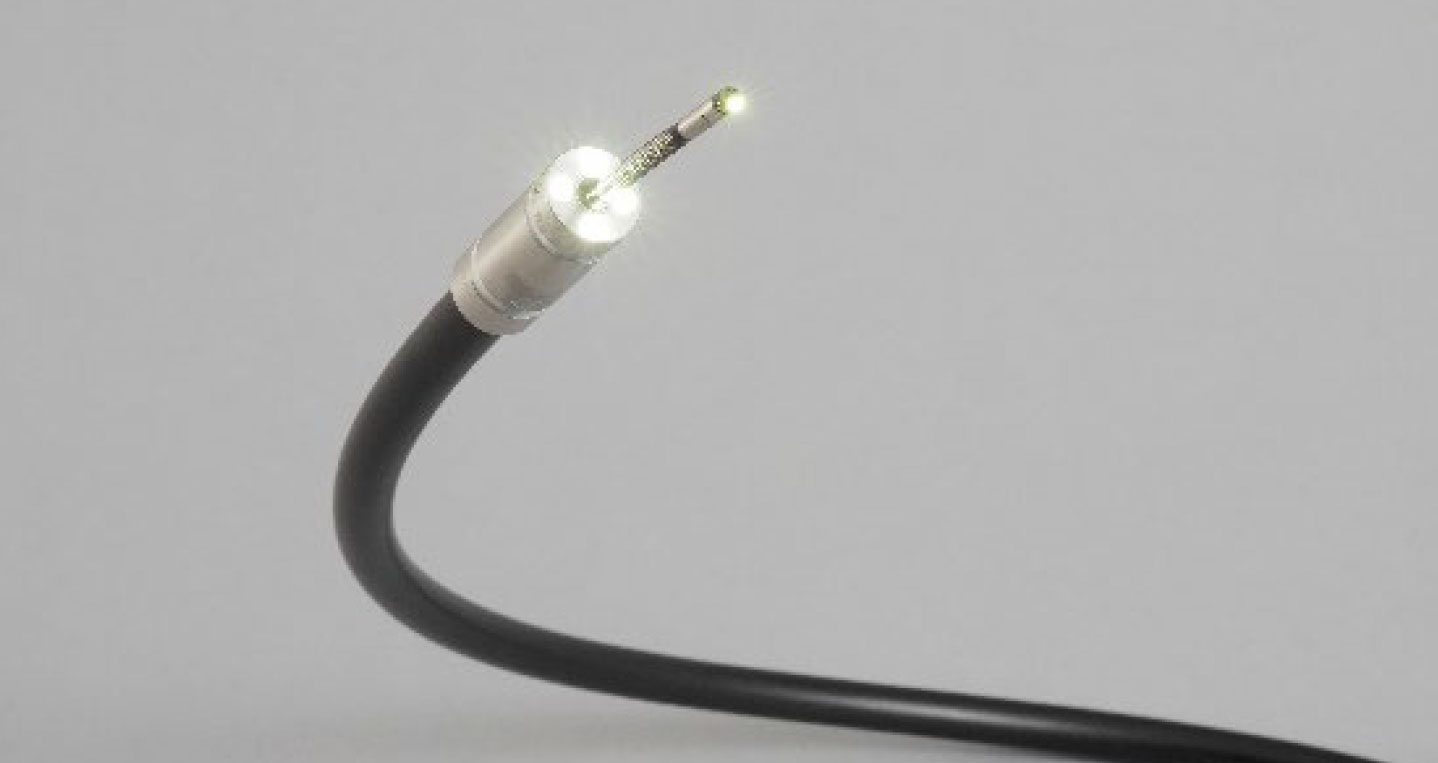

可选配的LED导向管专为风电齿轮箱检测而设计。其充足的照明可使您在大而暗的空间（如齿轮箱）中更快地发现缺陷，从而减少获得优质图像所需的时间。当您不得不移动时，半柔性导向管使您更容易使其到达您想捕获图像的位置。仅需使用一只手，您就可以轻松控制4 mm视频内窥镜，并操控它来查看齿轮箱中难以触及的区域。

易于携带、方便清洁

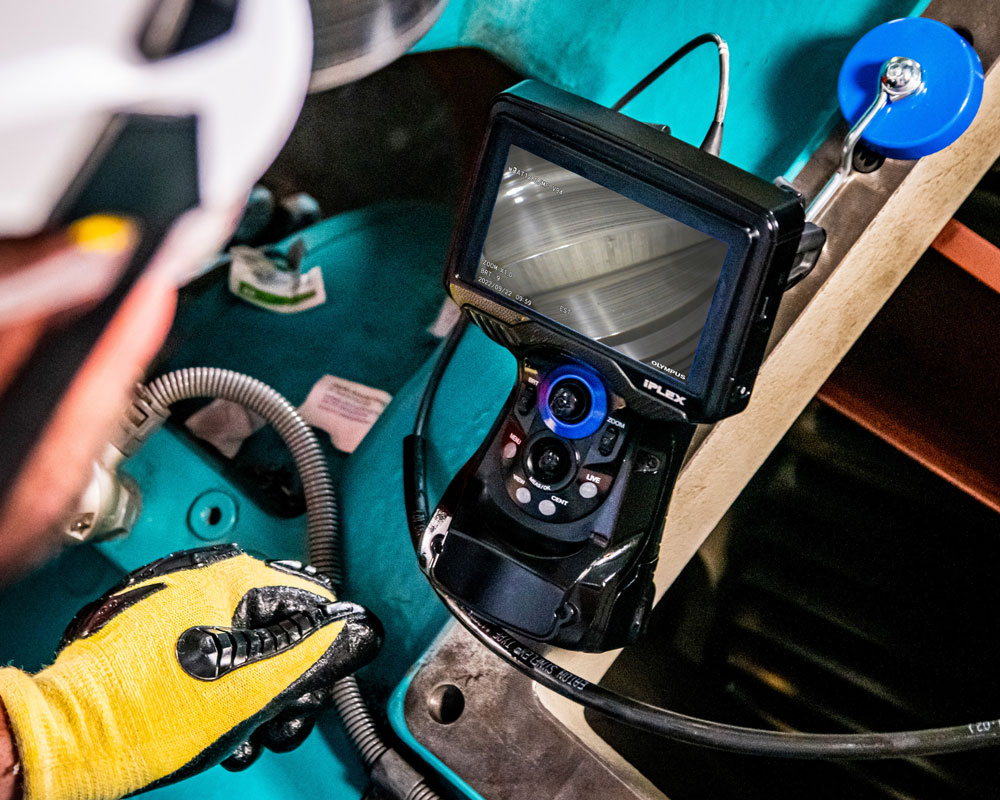

小巧紧凑的IPLEX G Lite-W视频内窥镜仅重1.16 kg，很容易运输到挑战性的位置，如风力发电机舱顶部。使用市场上销售的磁力挂钩和撑臂，您可以将主机和视频镜放置在较便于操作的地方。符合人体工程学的手持式设计和反应灵敏的触摸屏，使您能够在机舱的狭窄范围内戴着手套使用和控制视频内窥镜。

插入管平滑的防油污涂层简化了清洁视频内窥镜的工作。即使插入管上粘有油液，只需用干净的布就可轻松擦掉，这样您就可以更快地收拾好设备并返回办公室。

易于携带、方便清洁

技术规格

IPLEX G Lite和IPLEX G Lite-W规格

基本功能

型号		IV9420GL	IV9420GL-W	IV9435GL	IV9620GL	IV9635GL	IV96100GL
插入管	内窥镜直径	Φ4.0 mm			Φ6.0 mm
	内窥镜长度	2.0 m		3.5 m	2.0 m	3.5 m	10.0 m
	外层护套	带有防油涂层的耐用持久的钨丝编织层（外部编织层易于清洁）
	管道灵活性	均匀的刚度			TaperedFlex管道，远端柔性逐渐增加
	温度传感器	双重高温预警指示器
弯曲部位	弯曲角度上/下/右/左	130°			150°		110°
	弯曲操作	TrueFeel电子导向弯曲功能
系统大约重量（含电池）		1.15 kg	1.16 kg	1.21 kg	1.23 kg	1.34 kg	1.83 kg

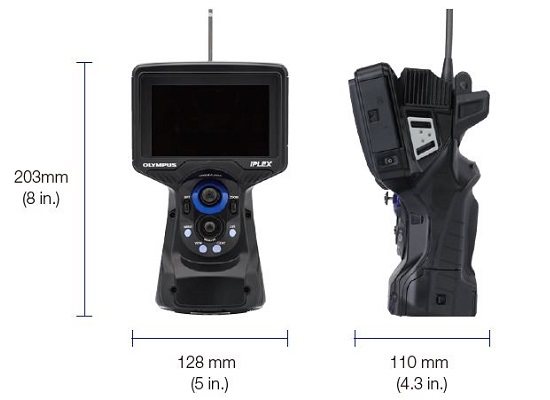

尺寸（宽 × 深 × 高）		128 mm× 203 mm × 110 mm
便携箱尺寸（宽 × 厚 × 高）		455 mm× 330 mm × 185 mm 不包括突起的部件；用于窄体飞机的随身行李的尺寸
照明		LED照明；可使用ECO模式照明控制延长电池寿命
显示屏		4.3英寸日光视角、宽视角WVGA LCD（800 × 480像素），带电容式触摸屏
电源	交流电源	100V ～ 240V，50/60Hz（使用提供的交流适配器）
	电池	额定电压约为7.4V，（附带电池）电池工作时间：约90分钟
视频输出标准	HDMI	C型HDMI 1.4
耳机终端（麦克风输入/音频输出）		Φ3.5 mm迷你插头CTIA
无线视频直播		使用推荐的USB无线局域网转接卡，将其连接到A型USB接口；可在iOS设备上使用IPLEX图像共享应用程序
无线文件传输		将推荐的USB无线局域网转接卡连接到A型USB接口；适用于使用IPLEX桌面应用程序的个人电脑

软件功能

图像功能	5倍数码变焦，16级亮度控制 *长曝光适用于BRT 12或更高版本（最长2秒）。
增益控制	4级可调增益控制（手动、自动、WiDER 1、WiDER 2）。
动态降噪	可用（选择GUI菜单：打开/关闭）
显示文本选项	30个字符的标题显示
注释	30个字符的文本、标记、自由绘画
图像显示功能	实时图像可左右倒置、上下翻转、旋转180度

记录管理功能

记录媒体	Norma	SDHC（使用提供的SDHC）
记录媒体	影像黑匣子功能	microSDHC（使用推荐部件） *将影像黑匣子功能设置为开
内存		可用（仅在静止图像记录期间）
覆盖		可选择30个字符的标题，包括日期、时间、光学提示、标志和系统设置
缩微图显示		记录图像可通过缩微图形式显示
静止图像记录	分辨率	H768 × V576（像素）
静止图像记录	记录格式	压缩JPEG格式
视频记录	分辨率	H768 × V576（像素）
	记录格式	MPEG 4 AVC/H.264 符合基线配置文件；兼容Windows Media Player 12
	索引功能	1个电影文件最多可有100个索引
	帧率	可选择60 fps/30 fps

测量功能

标量测量	使用参考长度来测量物体长度

立体测量功能 – 可选择进行升级的功能（仅适用于IPLEX G Lite）

距离	两点之间的距离
点到线	一个点与用户定义的线之间的垂直距离
深度	一个点与用户定义的平面之间的正交深度/高度距离
面积/线	多点周长和面积测量

操作环境

操作温度	插入管	在空气中：-25℃至100℃在水中：10℃至30℃
	其他部件	在空气中：-10℃至40℃（带电池）
	其他部件	在空气中：0℃至40℃（使用交流电源适配器和充电电池）
相对湿度	所有部件	15至90%
液体耐受性	所有部件	可在接触机油、轻油或5%的盐水溶液时正常运行
防尘和防水	插入管	安装观察尖端适配器时，可在水下运行使用立体测量尖端适配器时，不可在水下运行 IV94系列 — 最深相当于3.5 m IV96系列 — 最深相当于10 m
防尘和防水	其他部件	IP65；不能在水下运行（电池和其他盖子必须关闭）

MIL-STD合规

通过以下MIL-STD-810G和MIL-STD-461G确认运行环境性能。
不保证在任何条件下无损坏。详细情况请咨询当地Evident代表

类型	方法
防震动测试	MIL-STD-810G、方法514.7程序I（一般振动测试）
防撞击测试	MIL-STD-810G、方法516.7程序IV（摔落测试）
防水	MIL-STD-810G、方法506.6程序I（降雨和吹雨测试）
湿度	MIL-STD-810G、方法507.6程序II
盐雾	MIL-STD-810G、方法509.6
沙尘	MIL-STD-810G、方法510.6程序I（吹尘测试）
结冰/冻雨	MIL-STD-810G、方法521.4
爆炸性环境	MIL-STD-810G、方法511.6程序I（爆炸性环境中运行测试）
电磁干扰（EMI）	MIL-STD-461G、RS103 所有船舶甲板以上

光学尖端适配器规格

用于IPLEX G Lite的4.0 mm观察尖端适配器

		AT80D/FF-IV94G	AT120D/NF-IV94G	AT120D/FF-IV94G	AT100S/NF-IV94G	AT100S/FF-IV94G
光学系统	视场	80°	120°	120°	100°	100°
	观察方向	向前			侧视图
	景深^*1	35 ～ ∞ mm	2 ～ 200 mm	17 ～ ∞ mm	2 ～ 15 mm	8 ～ ∞ mm
硬末端	外径^*2	Φ4.0 mm
	硬末端^*3	19.0 mm			21.7 mm
清除油污		可用			ー

用于IPLEX G Lite的6.0 mm观察尖端适配器

		AT40D-IV96G	AT80D/NF-IV96G	AT80D/FF-IV96G	AT120D/NF-IV96G	AT120D/FF-IV96G
光学系统	视场	40°	80°	80°	120°	120°
	观察方向	向前
	景深^*1	200 ～ ∞ mm	9 ～ ∞ mm	35 ～ ∞ mm	2 ～ 200 mm	19 ～ ∞ mm
硬末端	外径^*2	Φ6.0 mm
硬末端	硬末端^*3	18.4 mm	18.9 mm	18.8 mm	18.9 mm	18.8 mm
清除油污		可用

		AT80S-IV96G	AT120S/NF-IV96G	AT120S/FF-IV96G	AT220D-IV76	AT100D/100S-IV76
光学系统	视场	80°	120°	120°	220°	100°/100°
	观察方向	侧视图			向前	向前/向侧面
	景深^*1	15 ～ ∞ mm	1 ～ 25 mm	3 ～ ∞ mm	1.6 ～ ∞ mm	2.0 ～ ∞ mm
硬末端	外径^*2	Φ6.0 mm			Φ8.4 mm	Φ6.0 mm
硬末端	硬末端^*3	24.2 mm			21.1 mm	29.5 mm
清除油污		ー

用于IPLEX G Lite的立体尖端适配器（4.0 mm和6.0 mm）

		AT50D/50D-IV94	AT50S/50S-IV94	AT60D/60D-IV96	AT60S/60S-IV96
光学系统	视场	50°/50°		60°/60°
	观察方向	向前	侧视图	向前	侧视图
	景深^*1	5 ～ ∞ mm	4 ～ ∞ mm	5 ～ ∞ mm	4 ～ ∞ mm
硬末端	外径^*2	Φ4.0 mm		Φ6.0 mm
硬末端	硬末端^*3	24.3 mm	28.4 mm	24.9 mm	31.3 mm

IPLEX G Lite-W的光学规格

光学系统
	视场	120°
	观察方向	向前
	景深^*1	4 ～ ∞ mm
硬末端
	外径^*2	Φ4.0 mm
	硬末端^*3	19.7 mm
清除油污设计
清除油污设计		可用

附件：LED导向管MAJ-2535

规格

硬末端外径	Φ17.9 mm
管道外径	Φ13 mm
管道长度	889 mm
主机外径（包括突出部分）	Φ50 mm× 240 mm
重量（包括电池）	500 g
电源	4个符合IEC62133-1标准的AAA级镍金属氢化物电池
电源额定值	4.8 V（1.2 V × 4串联）
连续照明时间	正常模式：约 3 小时；经济模式：约 6 小时

操作环境

操作温度	射线管：-25℃至100℃ 主机规格：-10℃至40℃（空气中）
运行环境湿度	15至90%（相对湿度）
液体耐受性	可在接触机油、轻油或5%的盐水溶液时正常运行
防尘和防水	IP55；不能在水下运行（电池盖必须关闭）

*1.指示合适焦距观察距离。
*2.在视频内窥镜上安装适配器时，适配器可插入ø4.0 mm、ø6.0 mm和ø8.4 mm的孔中。
*3.在安装了硬末端时，插入管刚性部分的长度
