IPLEX GX/GT

大屏多功能工业视频内窥镜
您的位置：首页 > 产品中心 > 工业内窥镜 > IPLEX GX/GT
概述 技术规格 应用

概述

工欲善其事，必先利其器

IPLEX GX/GT工业视频内窥镜具有可互换的插入管和光源、8英寸触摸屏和先进的成像功能，在通用性、成像能力和易用性之间取得了不错的平衡。

工欲善其事，必先利其器

强大特性触手可及

强大特性触手可及

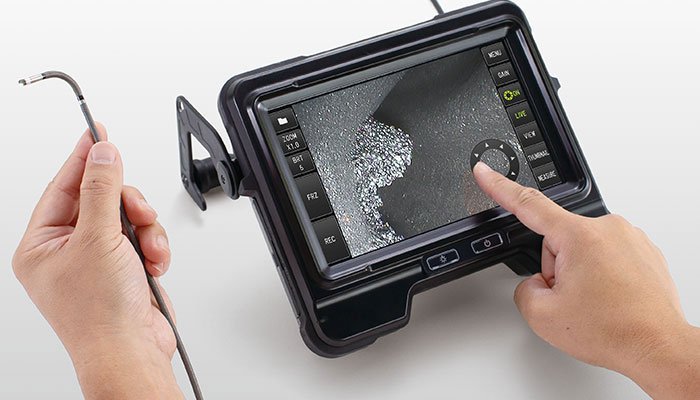

  • 方便使用的触摸屏和热键控制
  • 将屏幕置于您觉得舒适的位置
  • 明亮清晰的图像与智能视频功能

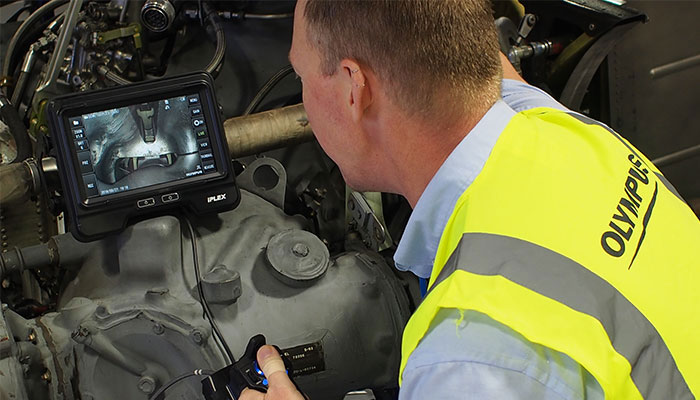

一件工具，适合多种作业

一件工具，适合多种作业

  • 可在白光、紫外光和红外光源之间切换
  • 可互换多种直径与长度的内窥镜
  • 坚固耐用，可在恶劣环境中工作
查看差异

查看差异

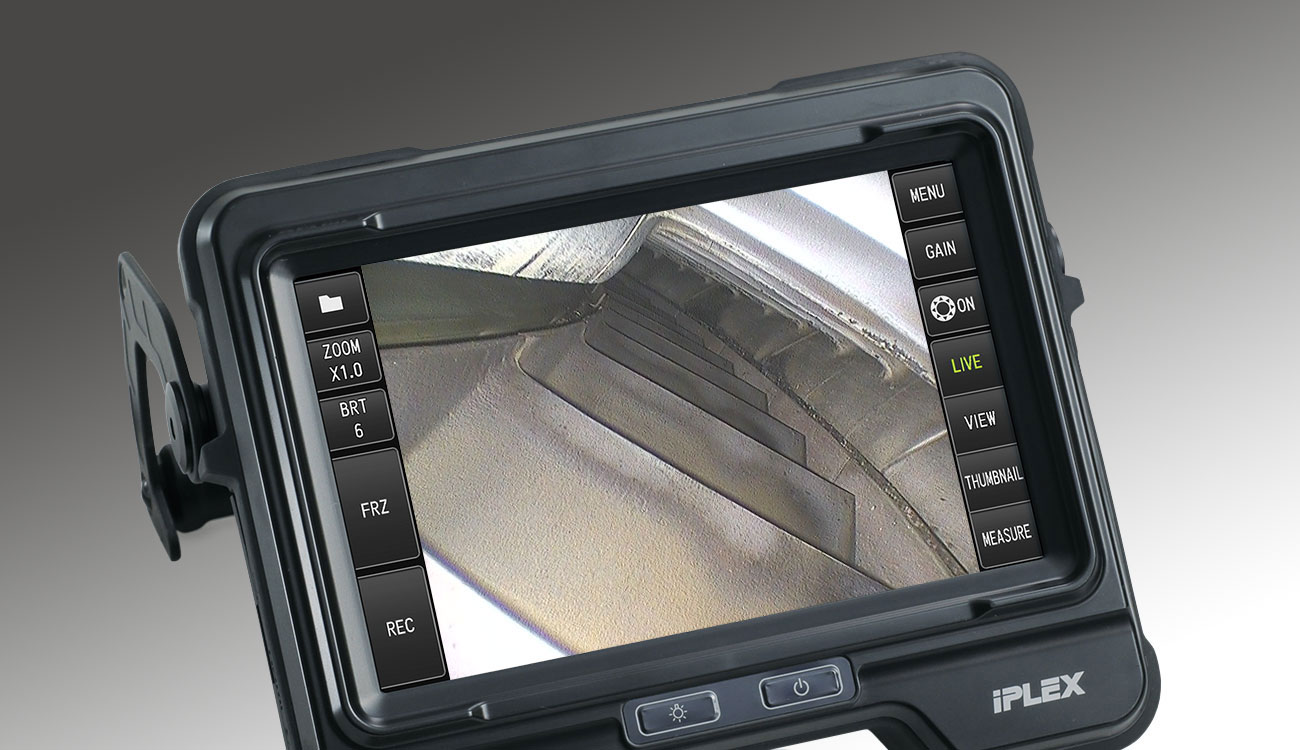

色彩艳丽的8英寸LCD显示器显示清晰明亮的图像，帮助您更快地发现缺陷

轻触即可精确移动

反应灵敏的TrueFeel弯曲功能使您能够以精确的动作控制内窥镜的端部，这样您就可以快速导航到目标区域，并通过自锁功能保持在一个位置。

在长时间工作时，轻触控制按钮有助于降低疲劳感。

便捷的控制

超大的显示器提供了足够的空间来显示检测的图像和快捷控制按钮。大多数功能都可以通过触摸屏来控制，包括弯曲功能。如果您想用全屏查看图像，可使用控制器上的热键控制最重要的功能。

创新性的成像提升检测效率

创新性的成像提升检测效率

明亮的照明

IPLEX GX/GT工业视频内窥镜的LED光源亮度比其前一型号(IPLEX RX)高30%，便于在宽阔的空间内进行检测。

明亮的照明(IPLEX RX/RT)

IPLEX RX/RT（前一型号）

明亮的照明(IPLEX GX/GT)

IPLEX GX/GT

清晰的图像(IPLEX RX/RT)

IPLEX RX/RT（前一型号）

清晰的图像(IPLEX GX/GT)

IPLEX GX/GT

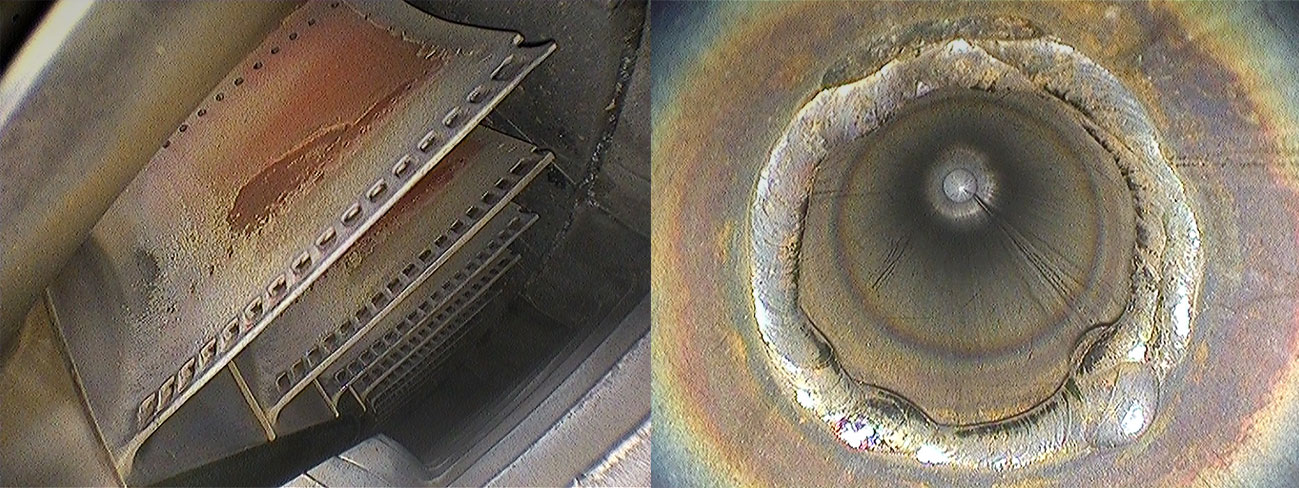

清晰的图像

工业视频内窥镜采用的降噪算法有助于定位暗区的问题和缺陷。

流畅的60 fps视频

利用工业视频内窥镜的高帧率采集流畅的视频。如果录制的是移动对象，可以获得无卡顿的清晰视频

流畅的60 fps视频(IPLEX RX/RT)

IPLEX RX/RT（前一型号）

流畅的60 fps视频(IPLEX GX/GT)

IPLEX GX/GT

智能视频录制

书签

智能视频录制

同时录制静态图像和视频
只需在录制视频的同时按下按钮，即可采集静态图像，且视频不会被中断。

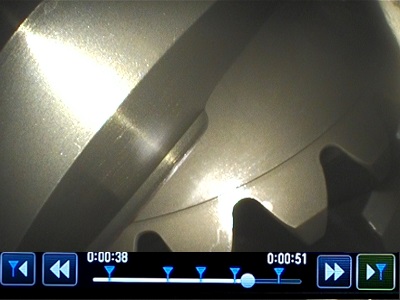

书签
添加书签可以节省时间，以及在视频审查期间快速查找关键时刻。

视频黑匣子*
绝不丢失关键的检测记录。即使您忘了按下录制按钮，工业视频内窥镜也会自动记录检测的最后30分钟。*仅适用于IPLEX GX，需要选配microSDHC卡

强大的测量功能触手可及

工业视频内窥镜标配标量测量功能，可使用参考缺陷来测量对象尺寸。如需更高级的功能，可升级至立体测量功能选项，使用精确的三维坐标来测量对象尺寸。

几分钟内即可创建报告

几分钟内即可创建报告

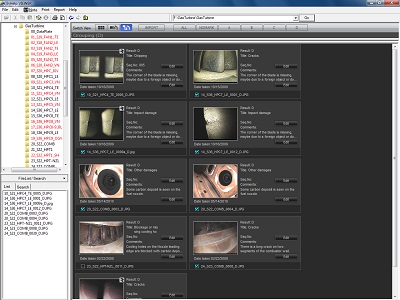

InHelp检测辅助软件简化了从检测到报告生成的整个过程，极大地提高了工作效率。

  • 在您的工业视频内窥镜上：创建自定义工作流程以简化检测过程
  • 在您的个人电脑上：使用自定义模板生成检测报告

其他功能

  • 耐用的4层结构插入管
  • 用于持续优化图像的PulsarPic处理器
  • 用于图像对比度匹配的WiDER技术
  • 电池可续航长达150分钟

技术规格

基本功能

内窥镜设备

型号 IV9420G IV9435G IV9620G IV9635G IV9675G IV96100G
插入管 内窥镜直径 Φ4.0 mm Φ6.0 mm
内窥镜长度 2.0 m 3.5 m 2.0 m 3.5 m 7.5 m 10.0 m
外层护套 耐用持久的钨丝编织护套
管道灵活性 均匀的刚度 锥形柔性管，越往硬末端，越灵活
温度传感器 双重高温预警指示器
弯曲部位 弯曲角度
上/下/右/左 		130° 150° 120° 110°
弯曲操作 使用触摸屏菜单实现TrueFeel电子内窥镜端部弯曲功能/精细模式弯曲控制
近似重量 0.99 kg 1.05 kg 1.06 kg 1.17 kg 1.47 kg 1.66 kg
尺寸（宽 × 深 × 高） 97 mm× 188 mm × 158 mm（不包括突出部件）
照明 LED照明

基础设备

型号 IPLEX GX (IV9000G) IPLEX GT (IV9000G)
重量（含电池） 1.77 kg
尺寸（宽 × 深 × 高） 241 mm × 190 mm × 70 mm（不包括突出部件）
手提箱尺寸 375 mm × 525 mm × 243 mm（大多数航空公司的托运行李尺寸）
显示屏 8英寸日光视野WVGA LCD屏，配备电容触摸屏，5级可调式LCD背光
电源 交流电源 100 V至240 V，50/60 Hz（随附交流电适配器）
电池 额定约10.8 V（随附电池）
电池工作时间：约150分钟
视频输出标准 HDMI Type A  HDMI 1.4
耳机（麦克风输入/音频输出） Φ3.5 mm迷你插头CTIA
无线视频直播 使用推荐的USB无线局域网转接卡，将其连接到A型USB接口；可在iOS设备上使用IPLEX图像共享应用程序
无线文件传输 将推荐的USB无线局域网转接卡连接到A型USB接口；适用于使用IPLEX桌面应用程序的个人电脑
内窥镜设备互换性 可用于所有内窥镜型号组合 可用于同一内窥镜型号之间

软件功能

图像特征 5倍数码变焦，16级亮度控制
增益控制 4级可调式增益控制
（手动、自动、Wider1、Wider2） 		自动
动态降噪 可用 -
清晰度控制 4档可调清晰度控制 -
饱和度控制 3种模式图像色彩饱和度可调式控制
（单色调、自然色调、鲜艳色调） 		-
显示文本选项 30个字符的标题显示
注释文本选项 可显示30个字符的标题、标记、自由绘图 -
图像显示功能 实时图像可左右翻转、上下翻转和旋转180度

记录管理功能

记录介质 正常 SDHC（使用提供的SDHC）
视频黑匣子 microSDHC（使用推荐部件；*将视频黑匣子功能设置为“开”） -
内存 可用（仅记录静态图像） -
叠加 变焦、亮度、日期/时间、标题、光学镜头适配器、奥林巴斯徽标和系统设置
缩微图显示 记录图像可通过缩微图形式显示
静止图像记录 分辨率 H768 × V576（像素）
记录格式 压缩JPEG格式
视频记录 分辨率 H768 × V576（像素）
记录格式 MPEG 4 AVC/H.264
符合基准配置文件；兼容Windows Media Player 12
帧率 60 fps / 30 fps

测量功能

标量测量 利用参考长度测量对象长度

立体测量功能

距离 两点之间的距离1 -
点到线 一个点与用户定义的线之间的垂直距离*1 -
深度 一个点与用户定义的平面之间的正交深度/高度距离*1 -
面积/线 多点周长和面积测量*1 -

操作环境

操作温度 插入管 在空气中：-25℃至100℃在水中：10℃至30℃
其他部件 在空气中：-10℃至40℃（带电池）
在空气中：0 ℃至40 ℃（使用交流电源适配器和电池充电）
相对湿度 所有部件 15至90%
液体耐受性 所有部件 可在接触机油、轻油或5%的盐水溶液时正常运行
防尘和
防水 		插入管 安装观察镜头适配器时，可在水下运行
使用立体测量尖端适配器时无法在水中操作
IV94系列 - 最深相当于3.5 m
IV96系列 - 最深相当于10 m
其他部件 IP65；不能在水下操作（电池盖等必须关闭）

MIL-STD认证

通过以下MIL-STD-810G和MIL-STD-461G检测，确认操作环境性能。
不保证在任何条件下无损坏。详情请咨询奥林巴斯销售代表。

类型 方法
振动 MIL-STD-810G，方法514.7，程序I（一般振动测试）
冲击 MIL-STD-810G，方法516.7，程序IV（运输跌落测试）
防水 MIL-STD-810G，方法506.6，程序I（降雨和淋雨测试）
湿度 MIL-STD-810G，METHOD 507.6，程序II（加重循环）
盐雾 MIL-STD-810G，方法509.6
沙尘 MIL-STD-810G，方法510.6，程序I（吹尘测试）
结冰/冻雨 MIL-STD-810G，方法521.4
爆炸性环境 MIL-STD-810G，方法511.6，程序I（爆炸性环境中运行测试）
电磁干扰(EMI) MIL-STD-461G，RS103甲板上方

光学镜头适配器规格

4.0 mm观测头适配器

　 AT80D/FF-IV94G AT120D/NF-IV94G AT120D/FF-IV94G AT100S/NF-IV94G AT100S/FF-IV94G
光学系统 视场 80° 120° 120° 100° 100°
观察方向 前视 侧视
景深*2 35 ～ ∞ mm 2 ～ 200 mm 17 ～ ∞ mm 2 ～ 15 mm 8 ～ ∞ mm
硬末端 外径*3 Φ4.0 mm
硬末端*4 19.0 mm 21.7 mm
清除油污 可用 ー

6.0 mm观测头适配器

　 AT40D-IV96G AT80D/NF-IV96G AT80D/FF-IV96G AT120D/NF-IV96G AT120D/FF-IV96G
光学系统 视场 40° 80° 80° 120° 120°
观察方向 前视
景深*2 200 ～ ∞ mm 9 ～ ∞ mm 35 ～ ∞ mm 2 ～ 200 mm 19 ～ ∞ mm
硬末端 外径*3 Φ6.0 mm
硬末端*4 18.4 mm 18.9 mm 18.8 mm 18.9 mm 18.8 mm
清除油污 可用
　 AT80S-IV96G AT120S/NF-IV96G AT120S/FF-IV96G AT220D-IV76 AT100D/100S-IV76
光学系统 视场 80° 120° 120° 220° 100°/100°
观察方向 侧视 前视 前视/侧视
景深*2 15 ～ ∞ mm 1 ～ 25 mm 3 ～ ∞ mm 1.6 ～ ∞ mm 2.0 ～ ∞ mm
硬末端 外径*3 Φ6.0 mm Φ8.4 mm Φ6.0 mm
硬末端*4 24.2 mm 21.1 mm 29.5 mm
清除油污 ー

立体测量头适配器（4.0 mm和6.0 mm）

　 AT50D/50D-IV94 AT50S/50S-IV94 AT60D/60D-IV96 AT60S/60S-IV96
光学系统 视场 50°/50° 60°/60°
观察方向 前视 侧视 前视 侧视
景深*2 5 ～ ∞ mm 4 ～ ∞ mm 5 ～ ∞ mm 4 ～ ∞ mm
硬末端 外径*3 Φ4.0 mm Φ6.0 mm
硬末端*4 24.3 mm 28.4 mm 24.9 mm 31.3 mm

*1.可选功能升级。
*2.表示优化焦距的观察距离。
*3.在工业视频内窥镜上安装适配器时，适配器可插入ø4.0 mm、ø6.0 mm和ø8.4 mm的孔中。
*4.表示在安装了硬末端时，内窥镜硬末端刚性部分的长度。

咨询订购

如需了解 IPLEX GX/GT 的报价、供货及更多技术资料，欢迎联系北京海蓝湾科技有限公司：

电话：13811559428    邮箱：13811559428@163.com    地址：北京市朝阳区霄云路32号食品科技大厦
