概述

统一、可扩展、软件驱动的生态系统

释放一体的强大力量

IPLEX One 是一个统一且可扩展的生态系统，将软件、插入管和光学尖端适配器集成到同一个平台上。所有性能等级——Plus、Expert、Prime——均基于相同的硬件，可通过软件进行升级，使系统能够灵活扩展，无需任何硬件升级。

随您需求不断升级的统一系统

IPLEX One 是一个平台，而不是一个产品。它旨在简化当今的检测，并可无缝扩展以应对未来的挑战。

基于软件的灵活扩展性：可按需选择功能，后续可通过模块化软件授权解锁如3D建模、测量等高级能力，无需更换硬件。
无限配置，更明智的投资：配备多种光学探头和灵活的“按需购买”模式，IPLEX One 可实现定制化和未来适应性，且不会超出您的预算。
设计即互联： 兼容 ViSOL™ 工作流程解决方案及第三方应用，IPLEX One 可无缝集成至数字化工作流程，提升数据采集、报告与协作的智能化水平。

加速成像、分析和测量突破性的光学和测量技术可实现无与伦比的清晰度、精度和速度，无需中断您的工作流程。业界首创的 Swoptix™ 多视图技术：无需取出内窥镜，即可瞬间切换近/远对焦及直视/侧视模式，节省检查时间并降低光学端头的磨损。与传统RVI系统相比，最多可实现两倍生产效率，同时疲劳和磨损减少50%。 3DAssist™ 3D建模：Evident独家，3DAssist软件允许您通过单一光路创建详细的3D图像——无需立体尖端。 Swoptix 单屏测量可即时进行全帧 4 毫米和 6 毫米测量，提升检测效率，减少流程中断。瞬时全屏无死角清晰度: 实时高分辨率全屏成像，助力更精准的缺陷识别与更高效的决策。分屏显示：所有视觉对比和测量叠加均可在同一界面中并排显示，助力更深入的检查分析。

加速成像、分析和测量

突破性的光学和测量技术可实现无与伦比的清晰度、精度和速度，无需中断您的工作流程。

业界首创的 Swoptix™ 多视图技术：无需取出内窥镜，即可瞬间切换近/远对焦及直视/侧视模式，节省检查时间并降低光学端头的磨损。与传统RVI系统相比，最多可实现两倍生产效率，同时疲劳和磨损减少50%。

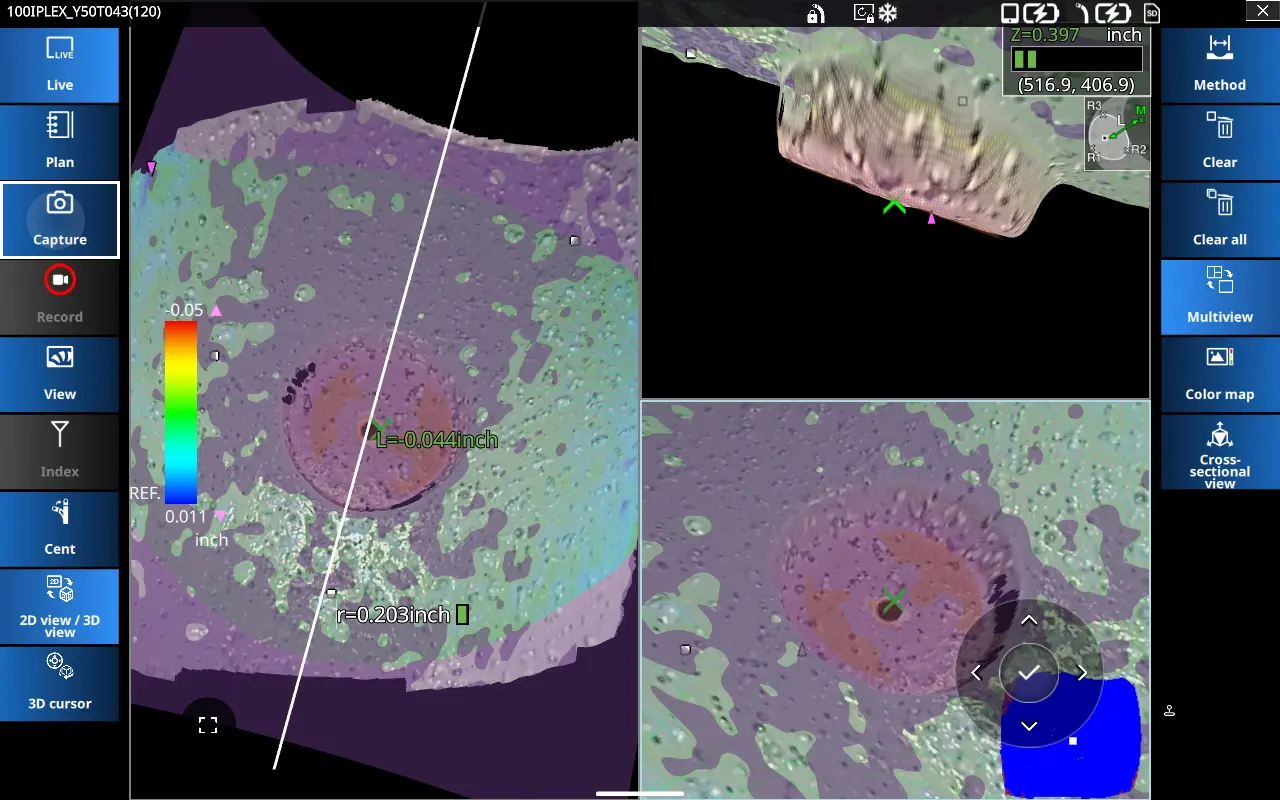

3DAssist™ 3D建模：Evident独家，3DAssist软件允许您通过单一光路创建详细的3D图像——无需立体尖端。
Swoptix 单屏测量可即时进行全帧 4 毫米和 6 毫米测量，提升检测效率，减少流程中断。
瞬时全屏无死角清晰度: 实时高分辨率全屏成像，助力更精准的缺陷识别与更高效的决策。
分屏显示：所有视觉对比和测量叠加均可在同一界面中并排显示，助力更深入的检查分析。

专为您的工作方式打造

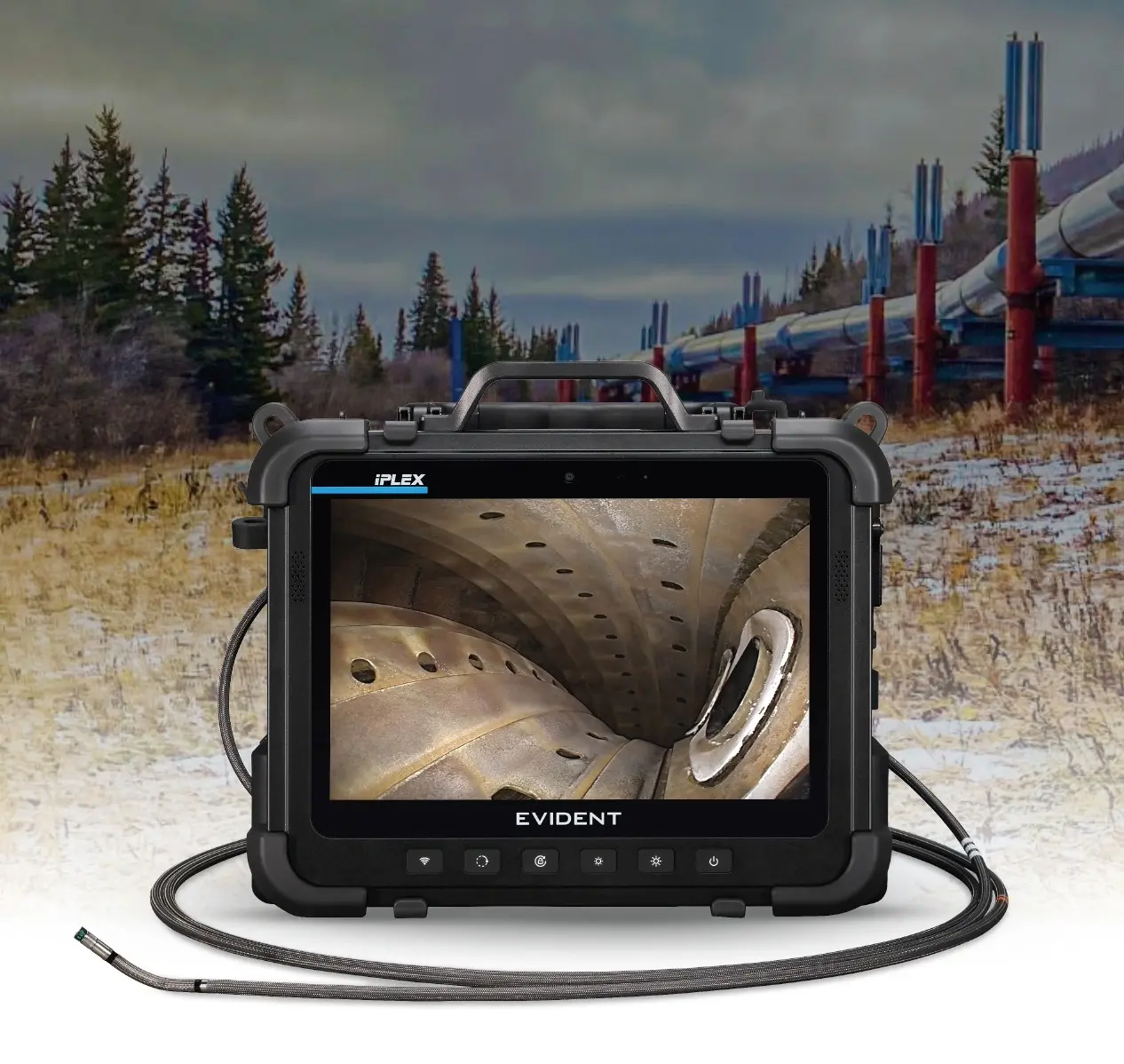

IPLEX One 专为航空、发电、石油与天然气及安防应用而设计，能够伴您移动，适应您的环境，并实现无障碍运行。

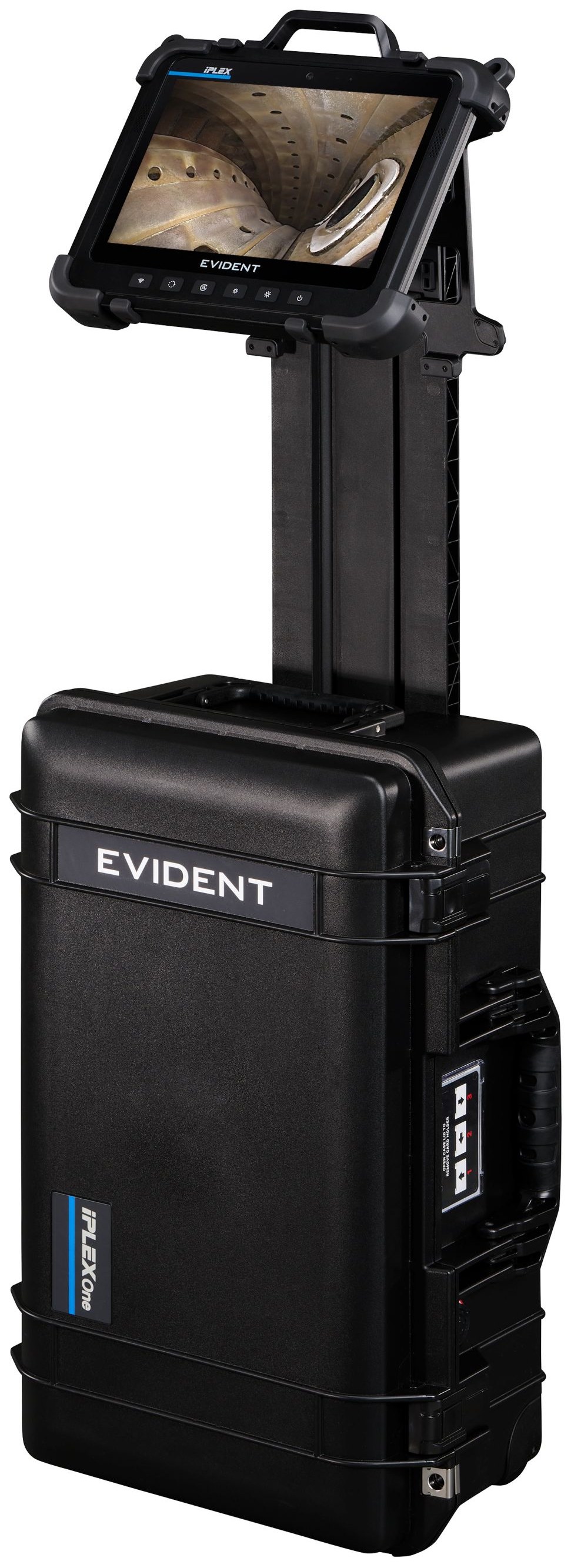

更小、更轻、更便携： IPLEX One 比以往的 IPLEX 机型更为紧凑，配备高亮的 10 英寸显示屏，使其在狭窄或高处环境中更易于携带和使用。
模块化、免线缆配置:依靠无线远程操作和模块化组件，IPLEX One可灵活按用户偏好配置，无需受限于物理连接。
检测级无线：超低延迟点对点通信无需使用有线设置，使工作流程更加灵活。可提供关闭无线电功能的型号，适用于安全或涉密环境。
· 便于远程操作的控制方式： 无线控制单元可让您远距离操作视频内窥镜，降低疲劳，提升复杂环境下的人体工程学表现。
· 专为极端天气而设计：全天候设计可抵御雨、雪和极端温度。配备AR防反射涂层的宽视角显示器，支持在强烈阳光下操作。

坚固可靠的传承 IPLEX One 具有抗冲击、防尘防潮功能，即使在强烈振动下也能可靠运行。专为长时间轮班操作而设计，采用人体工程学结构，并配备10英寸防反射触摸屏。经受现实考验： IPLEX One 在关键时刻和重要场合表现卓越——通过 MIL-STD 标准跌落测试，具备 IP 等级防尘防水性能，并经第三方测试验证。降低磨损：配备更短的远端部分，可提升在狭小空间中的顺畅插入能力，Swoptix 技术有效降低检查过程中光学尖端被卡住或损坏的风险，并减少光学尖端适配器及整个 IPLEX One 系统的磨损和损耗。全球服务与支持：每台 IPLEX One 设备都拥有世界一流的服务网络支持，并为您提供所需的培训、维护和专家协助，助您无论在何时何地都能保持任务就绪。

坚固可靠的传承

IPLEX One 具有抗冲击、防尘防潮功能，即使在强烈振动下也能可靠运行。专为长时间轮班操作而设计，采用人体工程学结构，并配备10英寸防反射触摸屏。

经受现实考验： IPLEX One 在关键时刻和重要场合表现卓越——通过 MIL-STD 标准跌落测试，具备 IP 等级防尘防水性能，并经第三方测试验证。
降低磨损： 配备更短的远端部分，可提升在狭小空间中的顺畅插入能力，Swoptix 技术有效降低检查过程中光学尖端被卡住或损坏的风险，并减少光学尖端适配器及整个 IPLEX One 系统的磨损和损耗。
全球服务与支持： 每台 IPLEX One 设备都拥有世界一流的服务网络支持，并为您提供所需的培训、维护和专家协助，助您无论在何时何地都能保持任务就绪。

技术规格

SCOPE UNIT

型号		IV10420	IV10435	IV10620	IV10630	IV10635	IV10650	IV10675	IV106100
插入管	镜管直径	Φ 4.0 mm		Φ 6.0 mm
	镜管长度	2.0 米（6.56英尺）	3.5 米（11.48 英尺）	2.0米（6.56英尺）	3.0 米（9.84 英尺）	3.5 米（11.48 英尺）	5.0 米（16.40 英尺）	7.5 米（24.61 英尺）	10.0 米（32.81 英尺）
	外保护层	耐用持久的钨丝编织保护层
	插入管柔性	统一硬度					锥形柔性插入管，其柔韧性向远端逐渐增加
	重力指示器	-					可提供
光学系统	视场	可通过光学适配器选择
	观察方向
照明		激光二极管、白光LED、紫外线LED（365nm）、红外线LED（950nm）
弯曲部位	弯曲角度（全向）	160°		180°		150°		130°
	弯曲操作	TrueFeel电动导向

主机

型号		IV10000，操作单元
外型尺寸（宽×高×厚）		305 毫米 × 220 毫米 × 154 毫米（12.0 英寸 × 8.7 英寸） × 6.1 英寸（不含突出部分）
系统重量约为（主机和操作单元）		当与 IV10420 组合时： 6.40 千克（14.1 磅）	当与 IV10435 组合时： 6.46 千克（14.2 磅）	当与 IV10620 组合时： 6.48 千克（14.3 磅）	当与 IV10630 组合时： 6.56 公斤（14.5 磅）	当与 IV10635 组合时： 6.60 公斤（14.6 磅）	当与 IV10650 组合时： 6.72公斤（14.8磅）	当与 IV10675 组合时： 6.92公斤 (15.3磅)	当与 IV106100 组合时： 7.12公斤（15.7磅）
LCD显示屏		10.1 英寸 WUXGA（1920 × 1200）、IPS、高对比度硬质表面、多点（10 点）电容式触控界面日光可读显示屏（光学贴合 + AR 涂层）、1100 NIT 背光
视频输出接口		A型HDMI 2.0
耳机接口（麦克风输入/音频输出）		兼容蓝牙®耳机/麦克风
数据 I/O 端口		USB Type-C 端口 × 3 端口 1： USB 3.2 Gen.1，USB Power Delivery 3.0 （输入 20V/5A，输出 5V/3A）端口 2： USB 3.2 Gen.1，USB Power Delivery 3.0（输入 20V/1.5A，输出 5V/0.9A）端口3： USB 3.2 Gen.1，USB Power Delivery 3.0（输入 20V/1.5A，输出 5V/0.9A）
电源		主机锂离子电池： 10.8 V 标称电压，约 360 分钟运行时间（主机 + 探头单元）平板电脑锂离子电池： 10.8 V 标称电压，约 180 分钟运行时间 100 V 至 240 V，50/60 Hz（配套交流适配器）
记录介质		内置 SSD（256 GB）或 USB 闪存
标题文本选项		51 字符显示
图像调整		变焦功能（数码无缝变焦，最高可达 5 倍）、增益（7 级）、WiDER（5 级）、对比度（4 级）、动态降噪（3 级）、亮度（自动增益：手动增益：24级 24级。锐度（16级）。饱和度（21级）。红色增强。色温（2000K~12000K，21级）。场景预设。高级设置。图像显示功能。
静态图像记录	分辨率	H960 × V752（像素）* 当启用打印屏幕功能时，分辨率变为 H1280 × V800 分辨率因光学适配器而异
	记录格式	JPEG (.JPG), PNG (.PNG)
视频记录	分辨率	H960 × V752（像素）* *启用 Print Screen 时，分辨率变为 H1280 × V800
	记录格式	MPEG 4 AVC/H.264（.MP4 文件）
Wi-Fi		2.4GHz（802.11 b/g/n/ax）× 2通道（内置于操作单元中）通过连接兼容的WiFi加密狗至IV10000，可实现无线连接
Bluetooth®		Bluetooth® 5.2 × 1（内置于操作单元）支持与遥控器的无线连接

Bluetooth®（蓝牙）文字符号和徽标为Bluetooth SIG, Inc.公司所拥有的注册商标，

Evident Corporation 经授权使用这些商标和标识。所有其他商标和注册商标均归其各自所有者所有。

光学适配器规格

		φ4.0 毫米光学适配器
		AT80D/FF-IV104	AT120D/NF-IV104	AT120D/FF-IV104	AT120S/NF-IV104	AT120S/FF-IV104	AT80D/80D-IV104	AT60S/60S-IV104
光学系统	视野	80°	120°	120°	120°	220°	80°/80°	60°/60°
	观察方向	前向	前向	前向	前向	前向	前向	前向
	景深^*1	40 毫米至无穷远	3 ～ 300 mm	17 毫米至无穷远	2 ～ 40 mm	8 毫米至无穷远	4 ～ 280 mm	3 ～ 250 mm
硬末端	外径^*2	φ4.0 mm	φ4.0 mm	φ4.0 mm	φ4.0 mm	φ4.0 mm	φ4.0 mm	φ4.0 mm
硬末端	末端^*3	20.9 mm	20.4 mm	20.5 mm	21.1 毫米mm	21.1 毫米mm	22.3 mm	24.7 mm

		φ4.0mm SWOPTIX 3D 测量		φ4.0 毫米 Swoptix 多视角
		AT100DDNF-IV104	AT80SSNF-IV104	AT110DN/F-IV104		AT100D/S-IV104
光学系统	视野	100°	80°	120°/110°		100°
	观察方向	侧向	侧向	侧向		侧向	侧向
	景深^*1	4 ～ 150 mm	4 ～ 150 mm	3 ～ 25 mm	20 毫米至无限远	6 毫米至无限远	5 毫米至无限远
远端	外径^*2	φ4.0 mm	φ4.0 mm	φ4.0 mm		φ4.0 mm
	远端末端 ^*3	21.0 mm	23.2 mm	20.9 mm		22.4 mm

		φ6.0 毫米光学适配器
		AT80D/FF-IV106	AT120D/NF-IV106	AT120D/FF-IV106	AT120S/NF-IV106	AT120S/FF-IV106	AT90D/90D-IV106	AT70S/70S-IV106
光学系统	视野	80°	120°	120°	120°	120°	90°/90°	70°/70°
	观察方向	前向	前向	前向	前向	前向	前向	前向
	景深^*1	18 毫米～无限远	5 ～ 330 mm	17 毫米至无穷远	2 ～ 50 mm	8 毫米至无穷远	4 ～ 280 mm	3 ～ 250 mm
远端	外径^*2	φ6.0 毫米	φ6.0 毫米	φ6.0 毫米	φ6.0 毫米	φ6.0 毫米	φ6.0 毫米	φ6.0 毫米
远端	远端^*3	20.8 mm	20.9 mm	20.5 mm	21.6 mm	21.6 mm	22.7 mm	26.7 mm

		φ6.0 毫米 Swoptix 3D 测量		φ6.0 毫米 Swoptix 多视角
		AT120DDNF-IV106	AT100SSNF-IV106	AT110DN/F-IV106		AT100D/S-IV106
光学系统	视野	120°	100°	120°/110°		100°
	观察方向	前视	前向	前向		前向	前向
	景深^*1	4 ～ 150 mm	3 mm ～ 150 mm	3 ～ 25 mm	20 毫米至无限远	6 毫米至无限远	5 毫米至无限远
远端	外径^*2	φ6.0 毫米	φ6.0 毫米	φ6.0 毫米		φ6.0 毫米
	远端末端 ^*3	21.6 mm	25.0 mm	20.6 mm		22.3 mm

操作环境

工作温度	插入管	在空气中：-25°C至100℃（-13°F至212°F）在水中：10°C至30℃（50°F至86°F）
	平板电脑	空气中：-21 ℃ 至 49℃（-5.8 °F 至 120.2 °F）（使用锂离子电池时）空气环境下：0°C 至 40℃（32°F 至 104°F）（使用交流电源适配器）
	系统	空气中：-21 ℃ 至 49℃（-5.8 °F 至 120.2 °F）（使用锂离子电池时）空气中：0°C 至 40℃（32°F 至 104°F）（使用交流电源适配器）
相对湿度	所有部件	15% 至 90%
防液体	所有部件	在暴露于机油、轻油或 5 % 盐水溶液时可正常操作
防水	插入管	装有观察尖端适配器时可在水下操作装有立体测量尖端适配器时不可在水下操作 IV104系列：最大工作深度为 3.5 米（11.6 英尺） IV106 系列：最大工作深度为 10.0 米（33.0 英尺）
	其他部分	IP65* 当系统保护盖打开时，IP65等级不适用。

符合 MIL-STD 标准

_{操作环境性能已根据 MIL-STD-810H 和 MIL-STD-461G 标准得到验证。} ^{司不保证本产品在任何情况下不会发生损坏。详情请咨询 Evident 销售代表。}
类型	方法
低大气环境	MIL-STD-810H，方法500.6程序 I
高温	MIL-STD-810H，方法 501.7 程序 I
低温	MIL-STD-810H，方法502.7程序 I
雨和风雨	MIL-STD-810H，方法 506.6 程序 I
湿度	MIL-STD-810H，方法 507.6
盐雾/腐蚀环境	MIL-STD-810H，方法509.8
扬尘	MIL-STD-810H，方法 510.7 程序 I
爆炸性气氛	MIL-STD-810H，方法 511.7 程序 I
振动	MIL-STD-810H，方法 514.8 程序 I
冲击	MIL-STD-810H，方法 516.8 程序 IV
结冰/冻雨	MIL-STD-810H, 方法 521.4
传导抗扰度，电源线	MIL-STD-461G, CS101（系统）
传导抗扰度、电缆束注入	MIL-STD-461G, CS114（系统）
传导抗扰度、电缆整体注入、脉冲	MIL-STD-461G, CS115（系统）
传导抗扰度、阻尼正弦波瞬变、电缆和电源线	MIL-STD-461G，CS116（系统）
传导抗扰度、人员静电放电（ESD）	MIL-STD-461G，CS118（系统和无线遥控）
辐射电场	MIL-STD-461G, RE101（系统和无线遥控）
辐射电场	MIL-STD-461G，RE102甲板上（系统和无线遥控）
辐射敏感性磁场	MIL-STD-461G, RS101（系统和无线遥控器）
辐射敏感性电场	MIL-STD-461G，RS103甲板上方（系统和无线远程操作）

*IPLEX One 由 Evident Corporation 制造。
