IPLEX TX II

概述

改善狭小空间内的成像效果

超细型IPLEX TX II视频内窥镜有直径为2.2 mm的柔性插入管内窥镜和直径为1.8 mm的刚性插入管内窥镜可供选择。使用柔性插入管内窥镜时，您可以在开口很小的空间获得宽广的视场，从而加快检测速度并简化决策。IPLEX TX II视频内窥镜兼具了优异的图像质量和用户舒适度，可对铸件、模具和其他具有小空腔的工件进行高效检测。

可重复的RVI远程目视检测结果

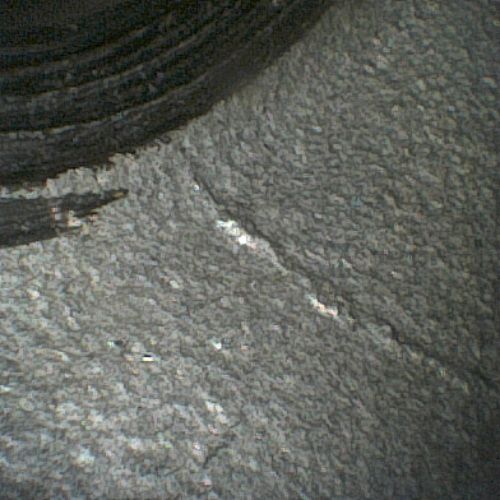

IPLEX TX II视频内窥镜更易于插入，可帮助您更快地到达目标，同时还提高了图像质量，为您的决策提供支持。

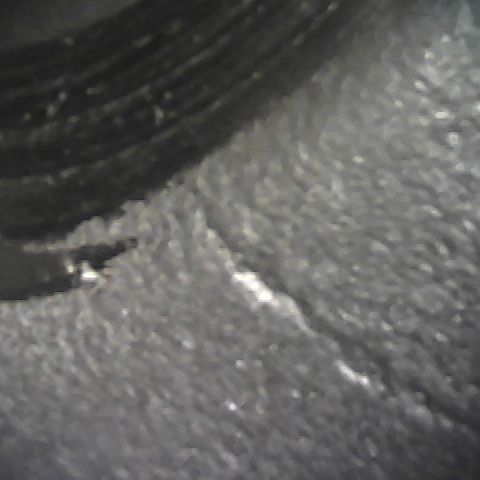

IPLEX-TX（前身上一代）

了解更多信息

120度视场，可同时观察大范围区域，有助于加快检测速度
高像素CMOS低噪点图像传感器提供出色的图像质量
明亮的LED照明使您在大空间中也能看得更清楚
图像调整方法（如图像旋转和减少光晕）使您更容易看清反光区域，并捕捉清晰、低噪的图像
场景模式使您能够创建两种图像设置配置并在它们之间轻松切换

IPLEX TX II

在较狭小的空间中检测

使用2.2 mm插入管进入小开口
与原来的IPLEX TX相比，这一款内窥镜插入管的刚性远端硬末端缩短了2 mm，同时提高了硬度和衔接导向弯曲控制，使其更易于在较小的空间内操作
插入管的弯曲部分采用了钨外高耐磨钨钢丝编织层以加强保护，同时缩短了长度，有助于防止其卡住。
刚性插入管的空气喷射器附件可吹走液滴，获得更清晰的图像^*

*使用空气喷射器附件时需要保护套。

在长时检测过程中保持舒适姿态

超轻刚性插入管套件内窥镜的重量与圆珠笔相当，因此长时间握持时不会感到吃力
拥有延长手柄，可在更靠近插入点的位置握住插入管，实现更准确的控制
图像显示在三防智能触控终端平板电脑上，因此您可以将其放置在任意舒适的位置

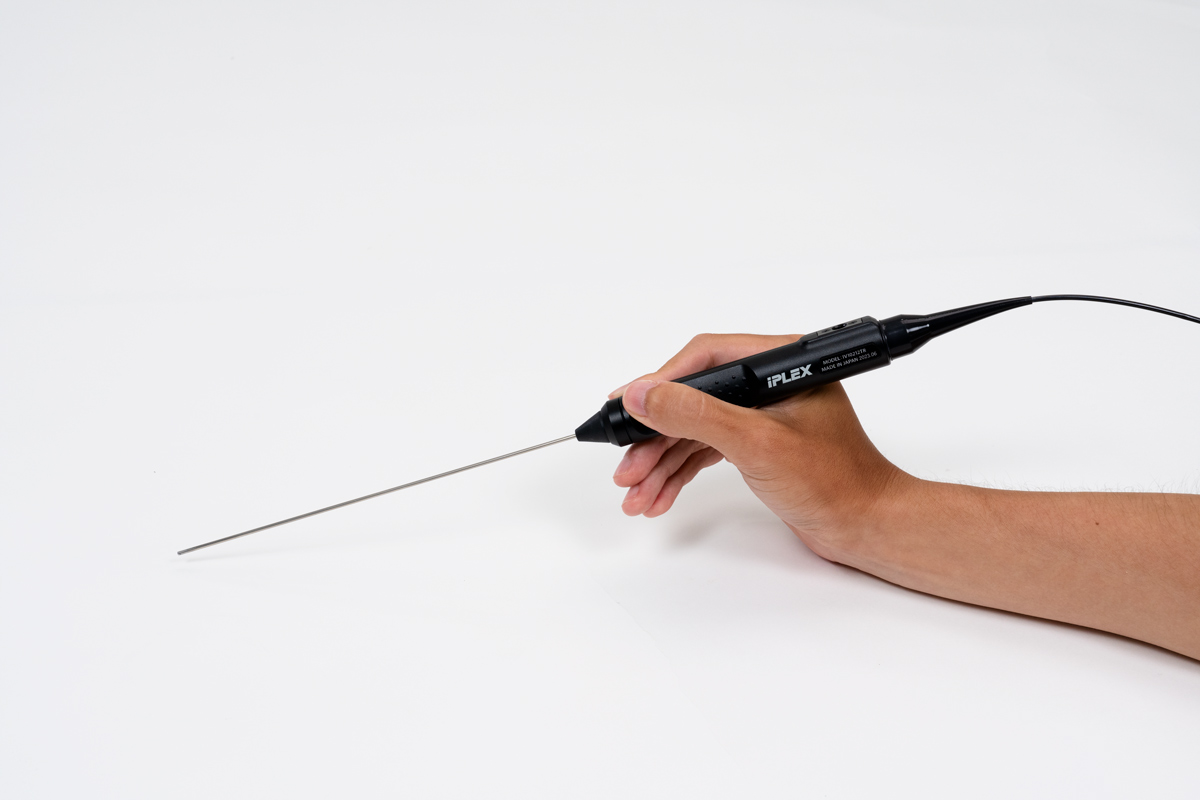

握持刚性插入管内窥镜

灵活耐用

柔性插入管的铰接导向弯曲部分提高了整体耐用性
铰接导向弯曲部分的金属编织带提供了额外的保护和耐磨性
对于有要求的应用，可选的刚性插入管内窥镜套件使您能够获取高质量图像，并通过小至1.8 mm的开口
利用刚性插入管内窥镜的CMOS高像素低噪点成像传感器，即使插入管受到轻微损坏，图像仍能传输到屏幕上

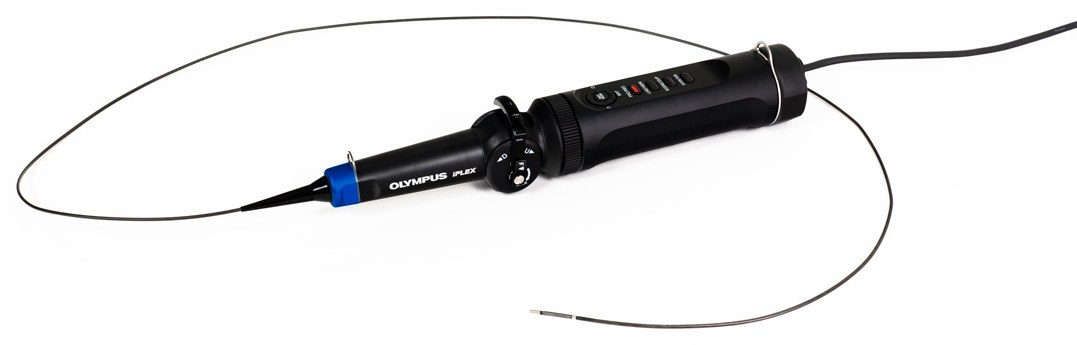

柔性插入管内窥镜设备

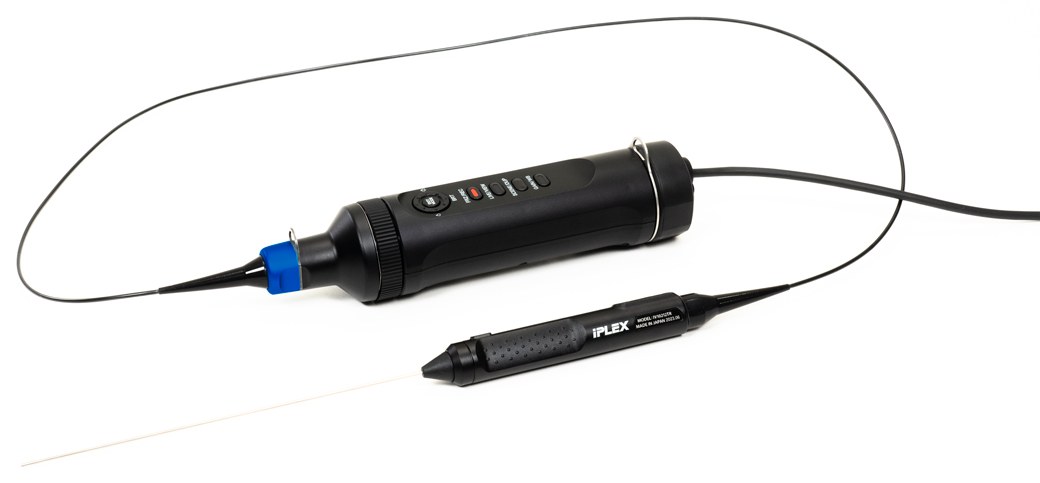

刚性插入管内窥镜设备

技术规格

内窥镜设备

型号		柔性插入管内窥镜设备套件：IV10212TF	刚性插入管内窥镜设备套件：IV10212TR
插入管	内窥镜直径	Φ2.2 mm	Φ1.8 mm
	内窥镜长度	1.2 m	180 mm
	远端硬末端长度^*1	7.85 mm	-
	外层护套外保护层	带特种加工树脂的高耐久性金属编织带层	-
	管道灵活性插入管柔性	均匀的刚硬度	-
光学系统	观察方向	向前前向
	视场	120°
	景深^*2	3-80 mm
弯曲部位系统	弯曲角度	120°（向上/向下）	-
弯曲部位系统	仿生关节结构弯曲角度控制机构	直接操纵控制	-
近似重量		255 g	182 g

控制单元

型号	IV10200T
重量	350 g
尺寸（长 x Φ）	172 × 52 mm
照明	高强度白光LED
电源	USB电源
USB接口	C型接口，2.0版标准

软件功能控制

图像影像调控		2倍数字变焦，12档手动或8档自动亮度控制
增益控制		2档可调增益控制（手动或自动）
锐清晰度控制		3档可调清晰度锐度控制
饱和度控制		3种模式可调色彩饱和度（单色、自然、鲜艳）
叠加		日期/时间、徽标和系统设置
静止态图像记录	分辨率	H500 × V500（像素）
静止态图像记录	记录格式	压缩JPEG格式
视频记录	分辨率	H392 × V392（像素）
	记录格式	MPEG-4 AVC/H.264
	帧率	30 fps

工作环境

工作温度	插入管	在空气中：-25至80 °C，在水中水下：10至30 ℃
工作温度	其他部件	在空气中：-10至40 ℃
相对湿度	所有部件	15%至90%（相对湿度）
液体耐受性	所有部件	可在接触机油、轻油或5%的盐水溶液时正常运行
防水性	插入管	可在水压相当于1.2 m深的水下工作
防水性	其他部件	可在雨中正常操作可在风吹雨条件下工作；不能在水下作业无法在水下工作

*1 表示内窥镜远端插入管刚性部分的长度。
*2 表示优化焦距的观察距离理想的焦距。

附件

IV10212TF保护套管

型号	MAJ-2537
重量	5.6 g
外直径	Φ2.8 mm
保护套管长度	约1 m

IV10212TR保护套

型号	MAJ-2538
重量	32 g
外直径	Φ2.3 mm
保护套长度	162 mm
气管外径	Φ4 mm
最大空气压力	0.7 Mpa

IV10212TR手柄延长器

型号	MAJ-2540
重量	53 g（共三个）
尺寸（长 x Φ）	30 × 14 mm 48 × 14 mm

保护盒

型号	MAJ-2536
外型尺寸（宽×高×厚）	400 × 300 × 150 mm （不包括突出部分）
重量	2.2 kg
防水性	IP52防尘和防溅

便携箱

外型尺寸（宽×高×厚）	455 mm × 185 mm× 330 mm（不包括突出部分）
重量	2.1 kg

经过兼容性测试的平板电脑智能终端

Microsoft Surface Pro9 IV10200T-PRO	Intel Core i5，8 GB内存， Windows 11 Pro（64 位）
Panasonic FZ-G2 IV10200T-G2	Intel Core i5，8 GB内存， Windows 11 Pro（64 位）

· 与其他软件结合使用时可能无法正常工作。
· 如果您要在上述平板电脑智能终端以外的其他平板电脑终端上使用IPLEX TX II软件，请参考以下推荐的平板电脑终端规格。
· 如果您有任何疑问，请联系当地的Evident代表。
