概述
奥林巴斯非常自豪地推出了OmniScan SX仪器，这是一款得益于20多年探索相控阵技术的经验，体现了OmniScan精华的探伤仪。为了让用户更加方便地操作仪器，OmniScan SX探伤仪在其8.4英寸触摸屏上使用了合理简化的新型软件界面。OmniScan SX是一款单组无模块仪器，针对检测要求较低的应用，这款仪器操作起来非常方便，具有很高的性价比。 |
OmniScan SX仪器有两种型号：SX PA和SX UT。SX PA是一款16:64PR相控阵单元，与仅具有UT通道的SX UT一样，也配备了一个常规UT通道，可以进行脉冲回波、一发一收或TOFD检测。与OmniScan MX2相比，OmniScan SX重量轻33 %，体积小50 %，展现了OmniScan产品前所未有的便携性能。 OmniScan SX仪器的触摸屏提供全屏模式选项，提高了可视性，而且基本上将许多菜单功能转化为简单的触摸屏操作。直观的界面使用户可以流畅地进行菜单选择、缩放、闸门调节、光标移动，以及文本和参数值的输入。这些特性，加上其他一些优质的集成功能，包括简单易行的设置和校准向导，S扫描和A扫描显示的快速刷新率，以及快速脉冲重复频率（PRF），使得OmniScan SX仪器成为一款高效的检测工具。 |
OmniScan SX仪器完全兼容于奥林巴斯的各种扫查器、探头和附件，以及其专门的配套软件：NDT SetupBuilder和OmniPC。软件和硬件产品配套使用，打造出从设计、设置到采集、分析的各个环节都非常精简高效的检测流程。 |  |

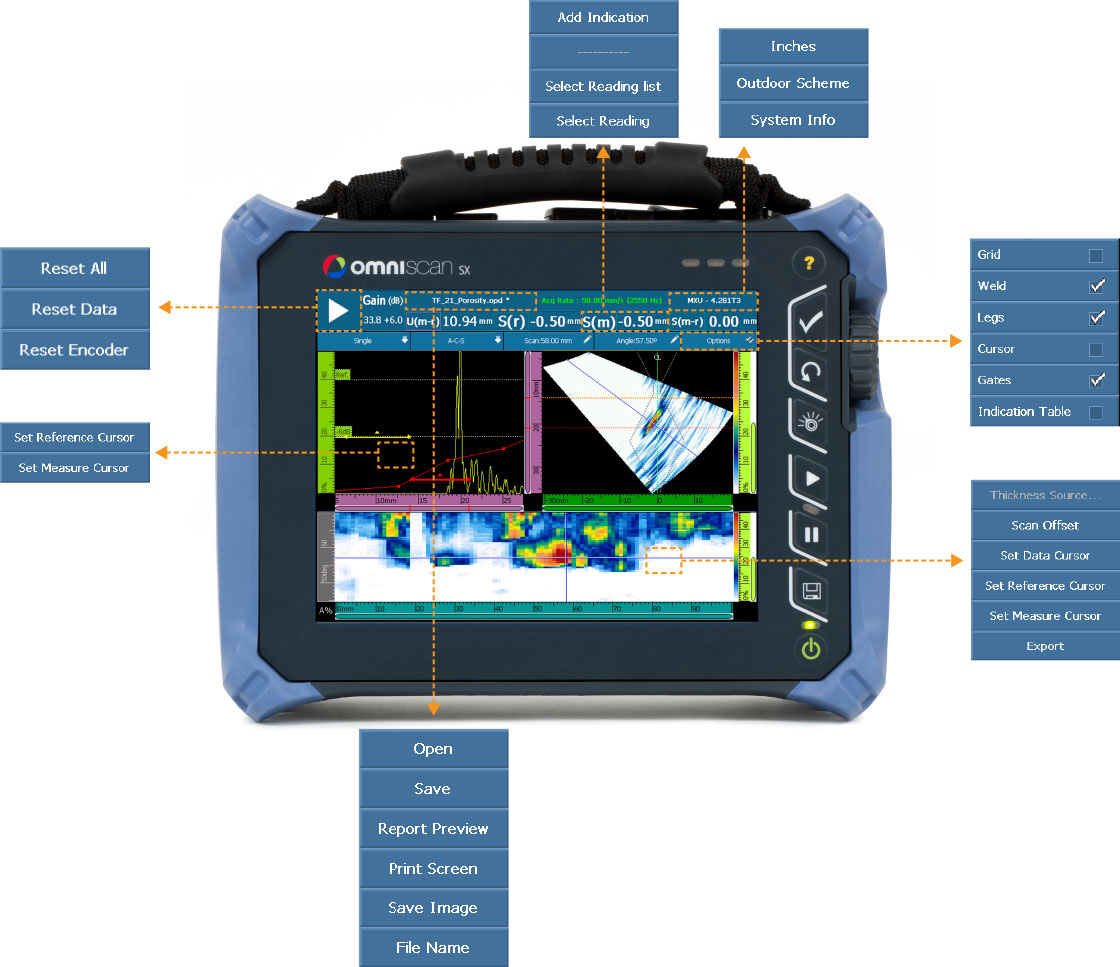

软件特性
新款OmniScan软件增强了仪器在焊缝和腐蚀检测应用方面的功用。
为了持续改进，我们简化了软件界面，优化了响应时间，以使用户获得更好的体验。
新添功能如下：
- 导出C扫描
- 带有组融合功能的新型端视图
- 交错功能
- 分析模式下的衰减增益
- 滚动布局，方便了判读过程
- 提供更多交互式菜单，提高了访问能力
- 得到了优化的主菜单和向导
- 机载复合式扫查
- 用于纵向焊缝检测的曲面几何形状声线跟踪
对于要求使用多探头配置的应用，多组布局已得到改进，以使扫查器配置反映在软件界面中。不同扫查的位置由它们到焊缝中线的距离决定，所提供的布局既容易理解，又漂亮直观。
应用
用途广泛的Omniscan SX仪器的推出进一步壮大了奥林巴斯业已齐备的创新型解决方案库。开发这些解决方案的宗旨是简化工作流程，提高整体生产力。

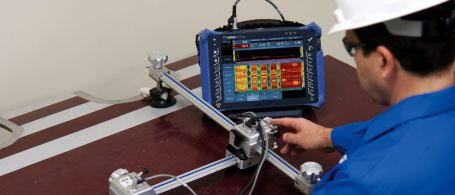

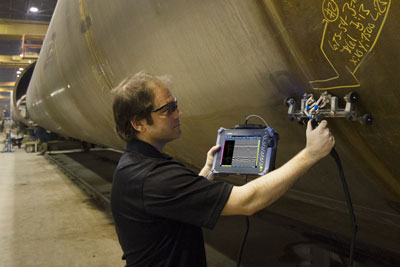

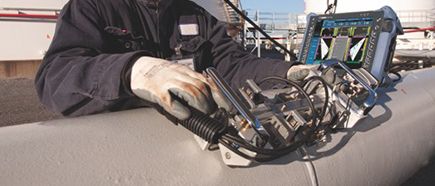

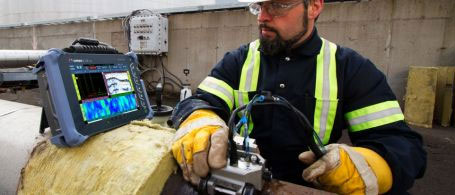

相控阵焊缝检测OmniScan PA是奥林巴斯为石油和天然气行业开发的手动和半自动相控阵焊缝检测解决方案的核心。这些系统不仅可用于符合ASME、API及其他规范标准的检测，而且还具有高速探测、便于缺陷指示判读的特性。 |  |

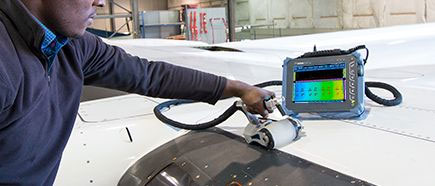

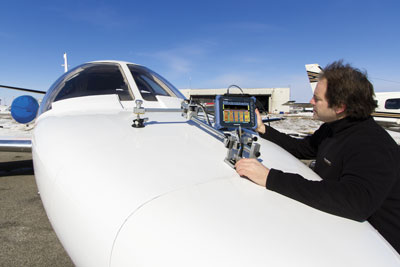

腐蚀成像和复合材料检测随着OmniScan SX仪器的出现，零度检测变得更为简便易行。 在腐蚀或复合材料的检测应用中，奥林巴斯可提供探测材料中异常现象或壁厚损失的已经过现场验证的解决方案。 |  |

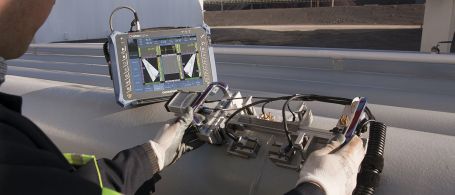

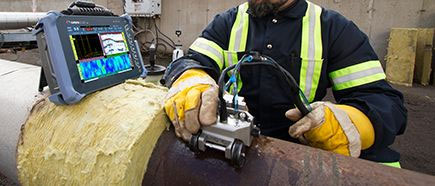

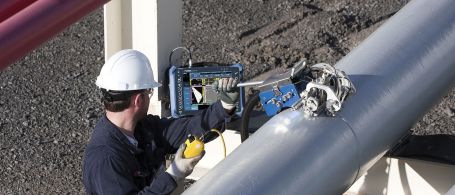

TOFD焊缝检测TOFD是用于初步探测焊缝缺陷的一种简便、高效的检测方法。这种方法速度快，性价比高，能够定量焊缝体积中的缺陷，而焊缝是制造缺陷高发的区域。 |  |

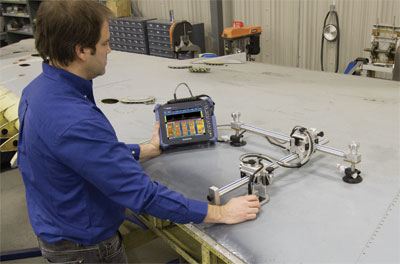

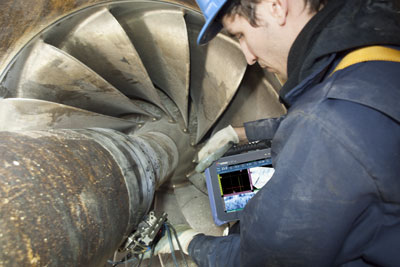

组件检测组件检测采用超声技术，可以探测到裂纹、壁厚减薄以及其他各种缺陷。OmniScan SX仪器可以使用角度声束和线性零度声束两种方式进行检测，是完成这类单组检测应用的一个性价比很高的解决方案。 |  |
解决方案

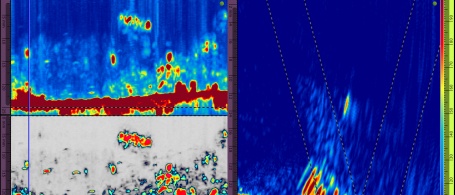

HTHA and Applications Requiring High Sensitivity
通过将Evident的高灵敏度多晶探头与我们数据采集仪器的先进成像功能进行优化配对，可有把握地探测和确定复杂的损坏机制，例如高温氢致（HTHA）。
这些可靠的解决方案可提供清晰的高分辨率图像，从而提高您的检出率，并使您能够准确地执行严重程度评估，以维护资产的完整性。
工业扫查器
焊缝检测解决方案
腐蚀检测解决方案
复合材料检测解决方案
扫查器
焊缝检测扫查器
腐蚀检测扫查器
用于检测航空航天器部件/风力涡轮机叶片的扫查器

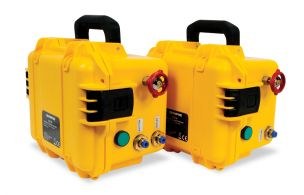

扫查器配件
技术规格
| 外壳 > 总体尺寸（宽 × 高 × 厚） | 267 mm × 208 mm × 94 mm |
|---|---|
| 机壳 > 重量 | 3.4 kg，含电池 |
| 数据存储 > 存储设备 |
SDHC卡*，或大多数标准USB存储设备。
*建议使用Lexar品牌存储卡，以获得优质结果。 |
| 数据存储 > 数据文件容量 | 300 MB |
| I/O端口 > USB端口 | 2个符合USB 2.0技术规格的USB端口 |
| I/O端口 > 音频报警 | 有 |
| I/O端口 > 视频输出 | 视频输出（SVGA） |
| I/O线 > 编码器 | 双轴编码器线（正交、向上、向下或时钟/方向） |
| I/O线 > 数字输入 | 4个数字TTL输入，5 V |
| I/O线 > 数字输出 | 3个数字TTL输出，5 V；每个输出最大电流为15 mA。 |
| I/O线 > 采集开关 | 有，通过对一个数字输入进行配置的方式实现 |
| I/O线 > 电源输出线 | 5 V，500 mA电源输出线（带短路保护） |
| I/O线 > 步速输入 | 5 V TTL步速输入 |
| 显示 > 显示屏尺寸 | 8.4英寸 （对角线） |
| 显示 > 分辨率 | 800像素 × 600像素 |
| 显示 > 亮度 | 600 cd/m2 |
| 显示 > 观察角度 | 水平：–80°～ 80°；竖直：–60°～ 80° |
| 显示 > 颜色数量 | 1千6百万 |
| 显示屏 > 类型 | 薄膜晶体管液晶显示屏（TFT LCD） |
| 电源供应 > 电池类型 | 智能锂离子电池 |
| 电源供应 > 电池数量 | 1个 |
| 电源供应 > 电池供电时间 | 正常操作条件下，至少6小时 |
| 环境技术规格 > 工作温度范围 |
-10 °C ～ 45 °C
|
| 环境技术规格 > 存储温度范围 |
–20 °C ～ 60 °C，含电池
–20 °C ～ 70 °C，不含电池 |
| 环境技术规格 > 相对湿度 | 45 °C无冷凝的条件下，最大相对湿度为70 %。 |
| 环境技术规格 > 侵入保护评级 | 设计符合IP66评级标准的要求。 |
| 环境技术规格 > 防撞击评级 | 通过美军标准MIL-STD-810G 516.6中的坠落测试。 |
| 超声技术规格（适用于OMNISX-1664PR）> 接口 |
1个相控阵接口：奥林巴斯PA接口
2个UT接口：LEMO 00 |
| 超声技术规格（适用于OMNISX-1664PR）> 聚焦法则数量 | 256个 |
| 超声技术规格（适用于OMNISX-1664PR）> 探头识别 | 自动探头识别 |
| 脉冲发生器/接收器 > 孔径 | 16个晶片 | ||
|---|---|---|---|
| 脉冲发生器/接收器 > 晶片数量 | 64个晶片 | ||
| 脉冲发生器/接收器 > 脉冲发生器 | PA通道 | UT通道 | |
| 脉冲发生器/接收器：电压 | 40 V、80 V、115 V | 95 V、175 V、340 V | |
| 脉冲发生器/接收器 > 脉冲宽度 | 30 ns ～ 500 ns范围内可调，分辨率为2.5 ns。 | 30 ns ～ 1000 ns范围内可调，分辨率为2.5 ns。 | |
| 脉冲发生器/接收器 > 脉冲形状 | 负方波 | 负方波 | |
| 脉冲发生器/接收器 > 输出阻抗 |
35 Ω（脉冲回波模式）；
30 Ω（一发一收模式） | < 30 Ω | |
| 脉冲发生器/接收器 > 接收器 | PA通道 | UT通道 | |
| 脉冲发生器/接收器 > 增益 | 0 dB ～ 80 dB，最大输入信号为550 mVp-p（满屏高） | 0 dB ～ 120 dB，最大输入信号为34.5 Vp-p（满屏高） | |
| 脉冲发生器/接收器 > 输入阻抗 |
60 Ω（脉冲回波模式）；
150 Ω（一发一收模式） |
60 Ω（脉冲回波模式）；
50 Ω（脉冲发送接收模式） | |
| 脉冲发生器/接收器 > 系统带宽 | De 0,5 MHz a 18 MHz (NOTA: el límite inferior de 0,6 MHz, indicado anteriormente, usaba una atenuación precisa de –3 dB para la frecuencia de corte). | 0.25 MHz ～ 28 MHz（–3 dB） | |
| 声束形成 > 扫查类型 | 扇形或线性 | ||
|---|---|---|---|
| 声束形成 > 组数量 | 1个 | ||
| 声束形成 > 数据采集 | PA通道 | UT通道 | |
| 声束形成 > 有效数字化频率 | 最大100 MHz | 100 MHz | |
| 声束形成 > 最大脉冲速率 | 最高6 kHz（C扫描） | ||
| 声束形成 > 数据处理 | PA通道 | UT通道 | |
| 声束形成 > 数据点数 | 最多8192个 | ||
| 声束形成 > 实时平均 | PA：2、4、8、16 | UT：2、4、8、16、32、64 | |
| 声束形成 > 检波器 | 射频、全波、正半波和负半波 | ||
| 声束形成 > 滤波 | 3个低通、3个带通、5个高通滤波器 | 3个低通、6个带通、3个高通滤波器（TOFD配置下为8个低通滤波器） | |
| 声束形成 > 视频滤波 | 平滑（根据探头频率范围调节） | ||
| 数据显示 > A扫描刷新率 | A扫描：60 Hz； S扫描：60 Hz |
|---|---|
| 数据同步 > 根据内部时钟 | 1 Hz ～ 6 kHz |
| 数据同步 > 根据编码器 | 双轴：1步 ～ 65536步 |
| 可编程的时间校正增益（TCG） > 点数量 | 16个：每个聚焦法则有一条TCG（时间校正增益）曲线 |
| 可编程的时间校正增益（TCG）> 最大斜率 | 40 dB/10 ns |
| 报警 > 报警数量 | 3个 |
| 报警 > 条件 | 闸门的任意逻辑组合 |
OmniScan SX仪器符合或超过ASME、AWS、API和EN规范中针对仪器和软件规定的最低要求。
