概述

	提供高级功能的OmniScan X3 64相控阵和TFM探伤仪威力强大，小巧便携 OmniScan X3 64相控阵探伤仪沿用了已经现场验证、坚固耐用、轻盈便携的OmniScan X3外壳，其强大的聚焦功能得到了更大的晶片孔径容量的支持，可使您充分利用64晶片相控阵探头，进行128晶片孔径的TFM检测。您可以利用这款仪器的增强性能，迎接检测较厚、衰减性较强材料的挑战，并提升您的潜力，为更广泛的应用开发新程序。
提供创新型TFM功能的OmniScan X3相控阵探伤仪信心满满，昭然可见 OmniScan X3相控阵探伤仪是一个完备的相控阵工具箱。其性能强大的工具，包括全聚焦方式（TFM）成像和高级可视化能力，在其高质量成像功能的支持下，可使您更加充满信心地完成检测。

提供高级功能的OmniScan X3 64相控阵和TFM探伤仪

威力强大，小巧便携

OmniScan X3 64相控阵探伤仪沿用了已经现场验证、坚固耐用、轻盈便携的OmniScan X3外壳，其强大的聚焦功能得到了更大的晶片孔径容量的支持，可使您充分利用64晶片相控阵探头，进行128晶片孔径的TFM检测。您可以利用这款仪器的增强性能，迎接检测较厚、衰减性较强材料的挑战，并提升您的潜力，为更广泛的应用开发新程序。

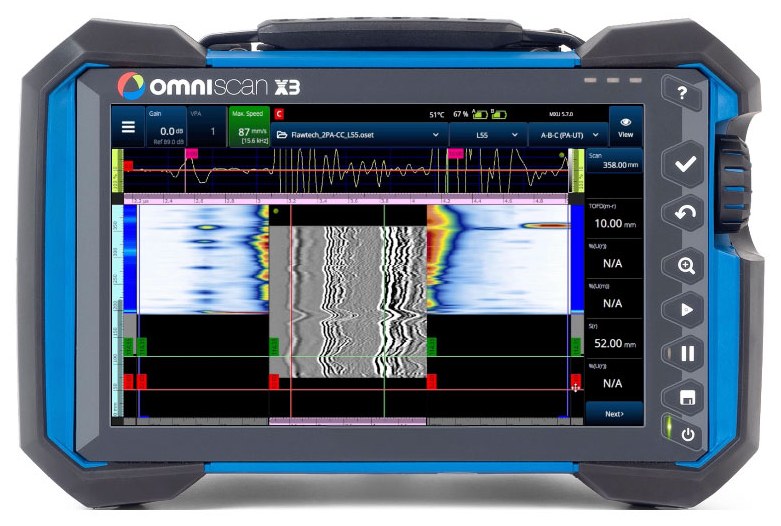

提供创新型TFM功能的OmniScan X3相控阵探伤仪

信心满满，昭然可见

OmniScan X3相控阵探伤仪是一个完备的相控阵工具箱。其性能强大的工具，包括全聚焦方式（TFM）成像和高级可视化能力，在其高质量成像功能的支持下，可使您更加充满信心地完成检测。

创新、高效的TFM（全聚焦方式）

提前确认TFM（全聚焦方式）声波覆盖范围

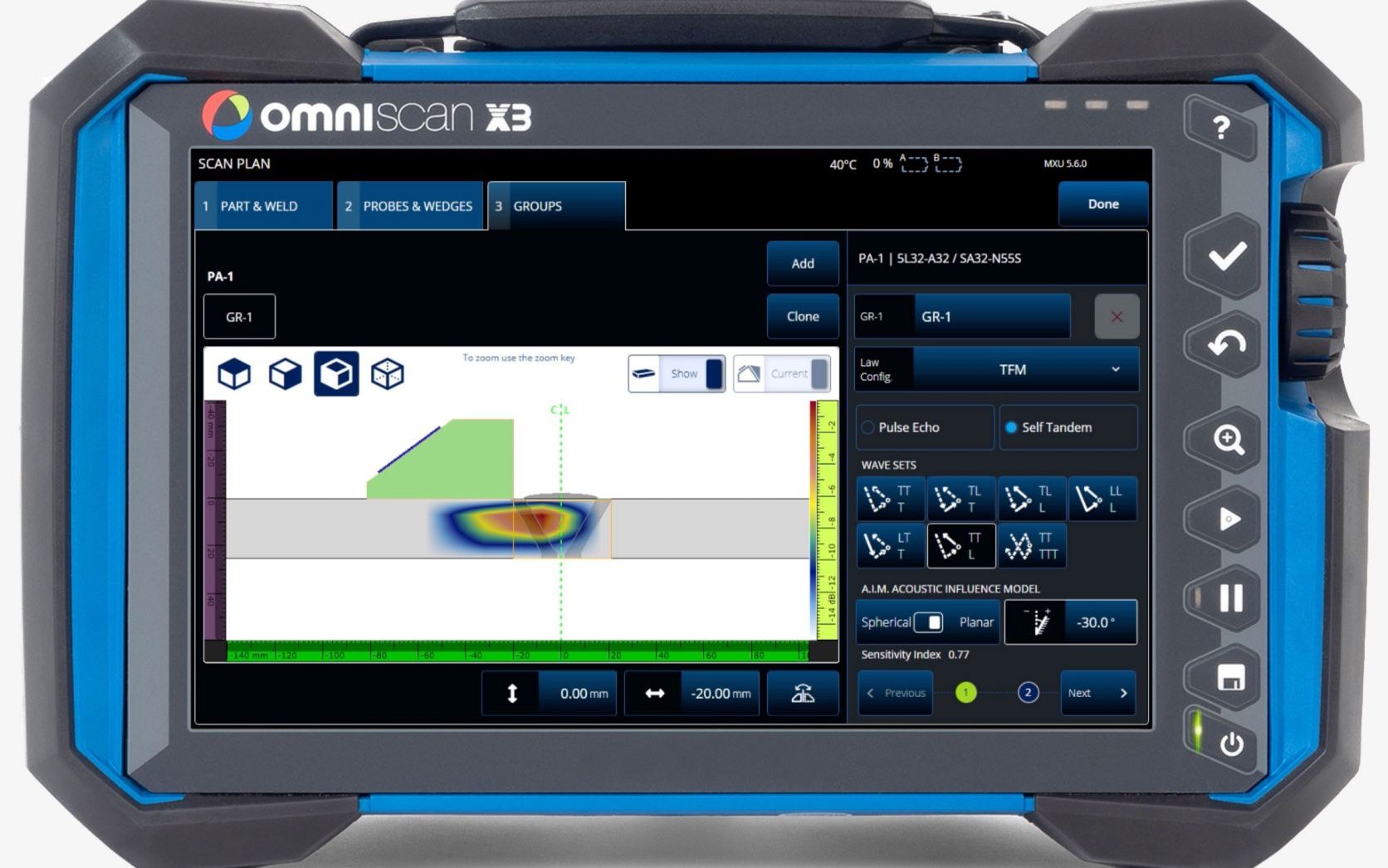

声学影响图（AIM）工具可以基于您的TFM（全聚焦方式）模式、探头、设置和模拟反射体，即时提供灵敏度的可视化模型。

声学影响图（AIM）工具消除了扫查计划创建过程中的猜测因素，因为屏幕上会显示某个声波组（TFM模式）的效果图，使您看到灵敏度消失的位置，并对扫查计划进行相应的调整。

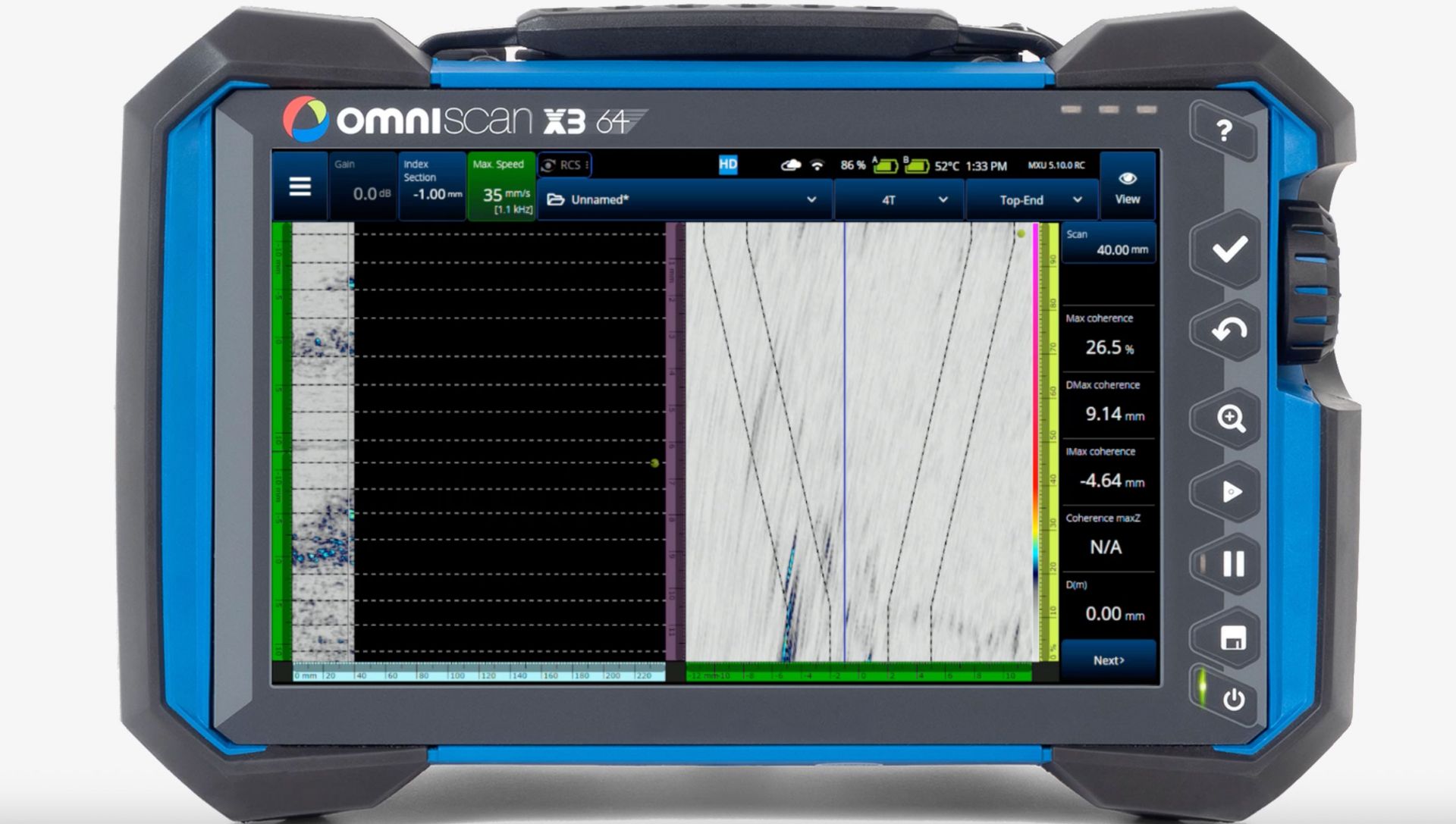

用PCI查看您错过了什么

我们创新性的无振幅实时相位相干成像(PCI)提高了对小缺陷的灵敏度和在噪声材料中的穿透力，同时简化了设置和尺寸调整。从MXU 5.10开始，可用于OmniScan X3 64探伤仪。

	虚拟协作，几乎无处不在 X3远程协作服务（X3 RCS）使您能够共享屏幕，允许远程协作者控制装置，并与几乎位于世界任何地方的参与者主持视频会议。校准更完善、更迅速 OmniScan X3校准器可以高速跟踪信号。在几分钟内完成多组校准。看似熟悉、实有提升的OmniScan操作体验拥有OmniScan或接受过OmniScan培训的用户将很容易过渡到OmniScan X3相控阵探伤仪，而新用户会发现很容易学会如何操作OmniScan X3。

虚拟协作，几乎无处不在

X3远程协作服务（X3 RCS）使您能够共享屏幕，允许远程协作者控制装置，并与几乎位于世界任何地方的参与者主持视频会议。

校准更完善、更迅速

OmniScan X3校准器可以高速跟踪信号。在几分钟内完成多组校准。

看似熟悉、实有提升的OmniScan操作体验

拥有OmniScan或接受过OmniScan培训的用户将很容易过渡到OmniScan X3相控阵探伤仪，而新用户会发现很容易学会如何操作OmniScan X3。

了解更详细信息

受益于64晶片脉冲发生器相控阵技术

使用OmniScan X3 64探伤仪可以充分发挥64晶片相控阵探头的潜力，提高焦点处的分辨率。

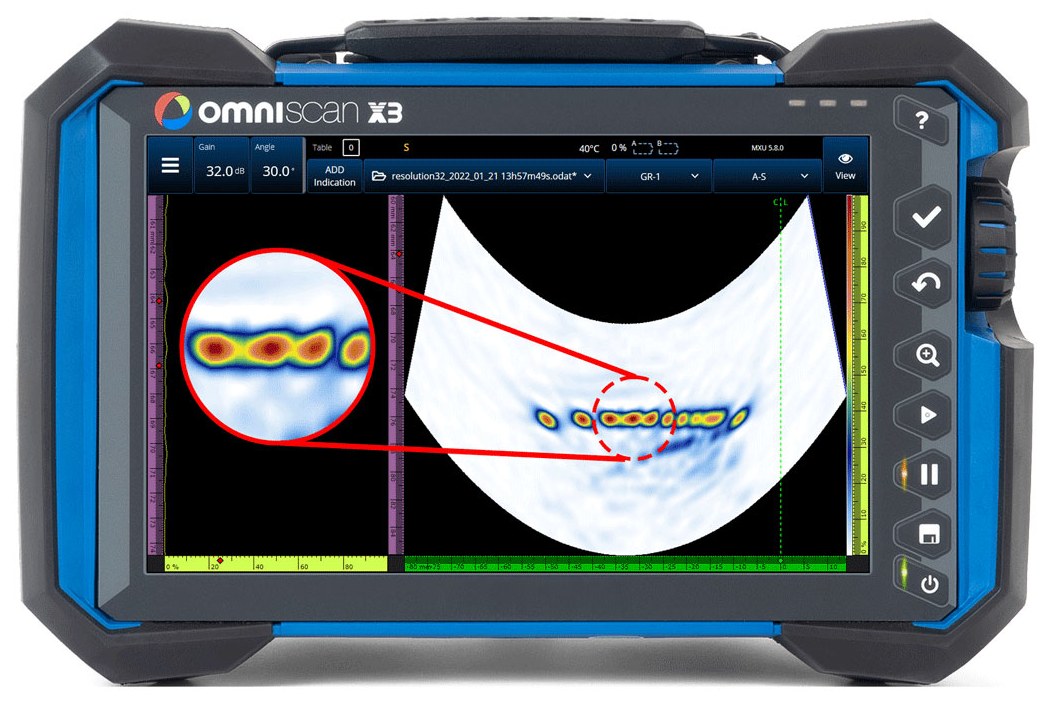

向右滑动：使用32通道OmniScan X3探伤仪和64晶片探头（5L64-A32型号）获得的图像。虽然这个S扫描是高质量图像，但是其分辨率反映了以下事实：只有中间32个晶片可用于聚焦法则。

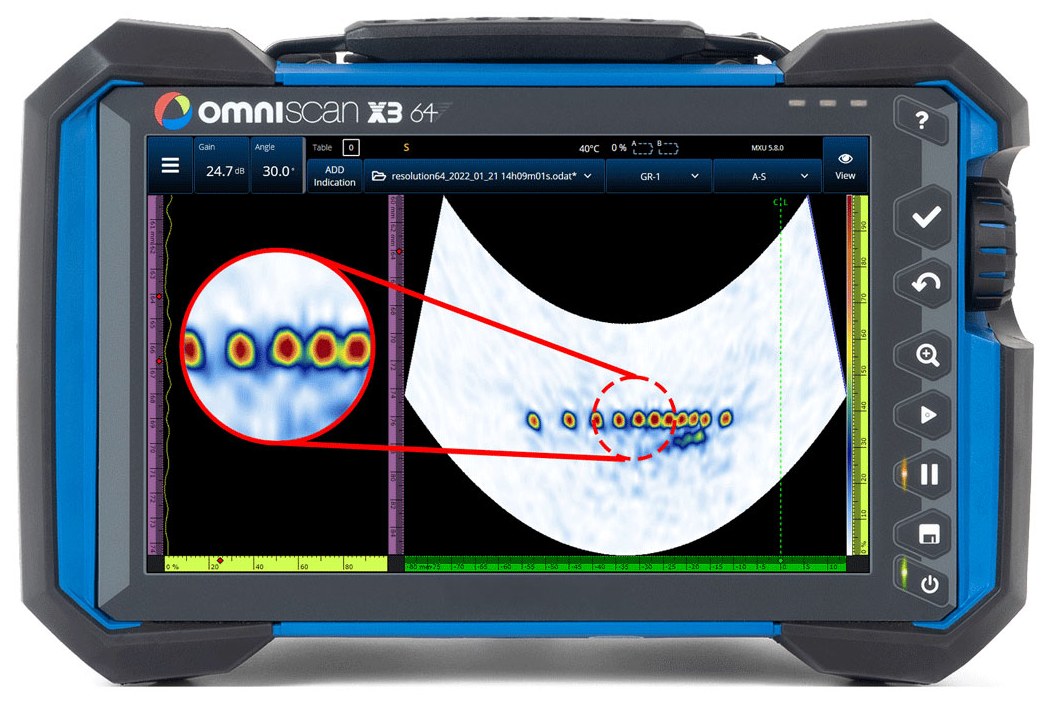

向左滑动：OmniScan X3 64探伤仪使用一个全部64晶片孔径（5L64-A32探头）获得的图像，在焦点处提供了更好的PA分辨率，可使您更轻松地分辨出靠在一起或聚集成簇的缺陷指示。

实现全部128晶片孔径TFM（全聚焦方式）

新一代电子设备使TFM成像成为可能，TFM成像可为更小的缺陷指示提供更好的聚焦能力，并改善了信噪比（SNR）。 OmniScan X3 64型号提供128晶片孔径的能力，增强了图像清晰度。

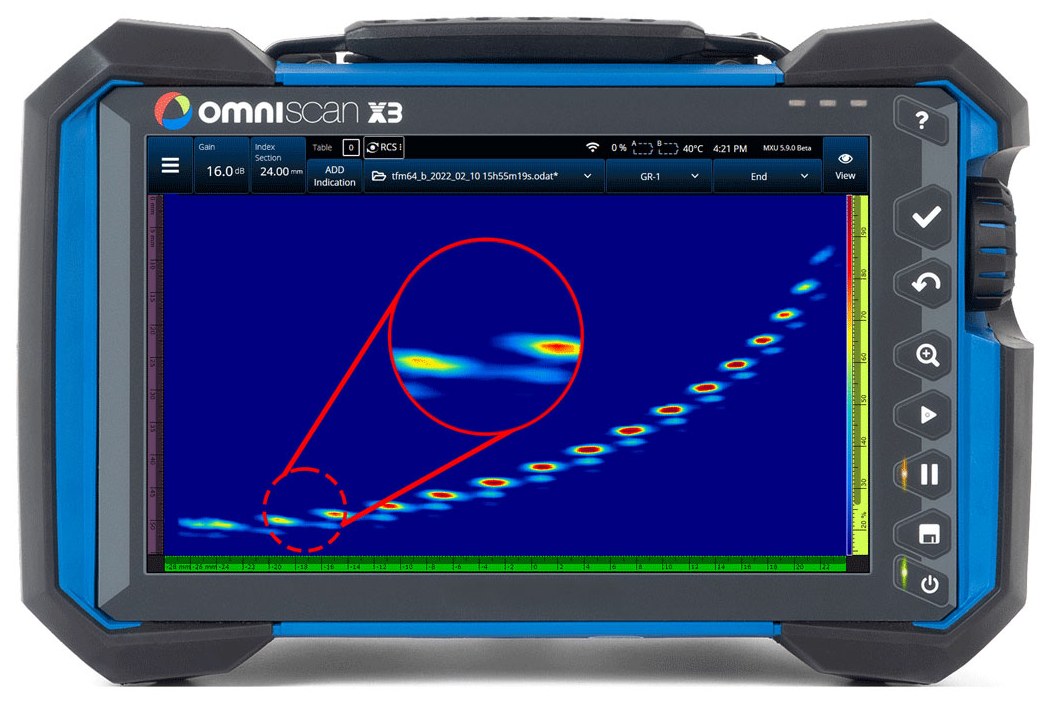

向右滑动：该TFM图像使用OmniScan X3 32通道型号和一个128晶片探头（3.5L128-I4型号）的64个晶片获得。

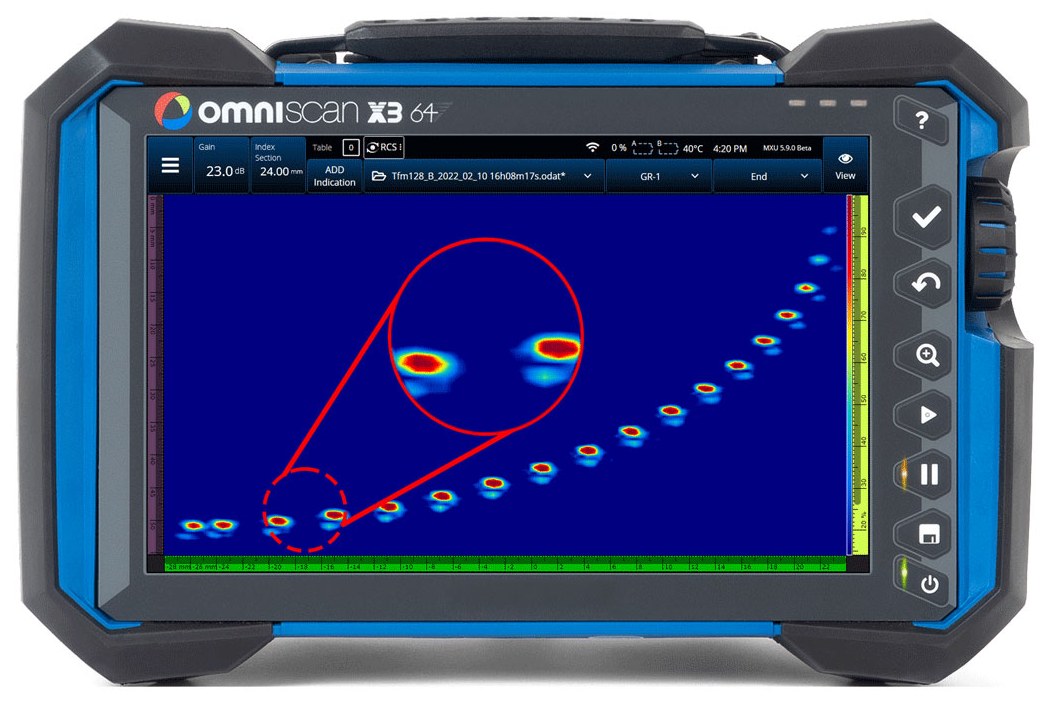

向左滑动：OmniScan X3 64探伤仪可使我们使用我们的3.5 MHz、128晶片I4探头的全部128晶片孔径采集这张图像。请注意这张图像提高的分辨率和降低的背景噪音。

实现速度高达4倍的TFM（全聚焦方式）

使用64晶片探头时，TFM（全聚焦方式）的采集速度可最多提高到4倍。与拥有32个脉冲发生器的型号相比，OmniScan X3 64探伤仪得益于其更大的孔径能力，使检测效率有了显著的提高。

改进的相控阵技术

速度可达到OmniScan MX2探伤仪的3倍（最大脉冲重复频率）
单独的衍射时差（TOFD）菜单，加快了校准工作流程
800%的高波幅范围，减少了重新扫查的需要
机载双晶线阵和双晶矩阵探头的支持性能，加速了创建设置的过程

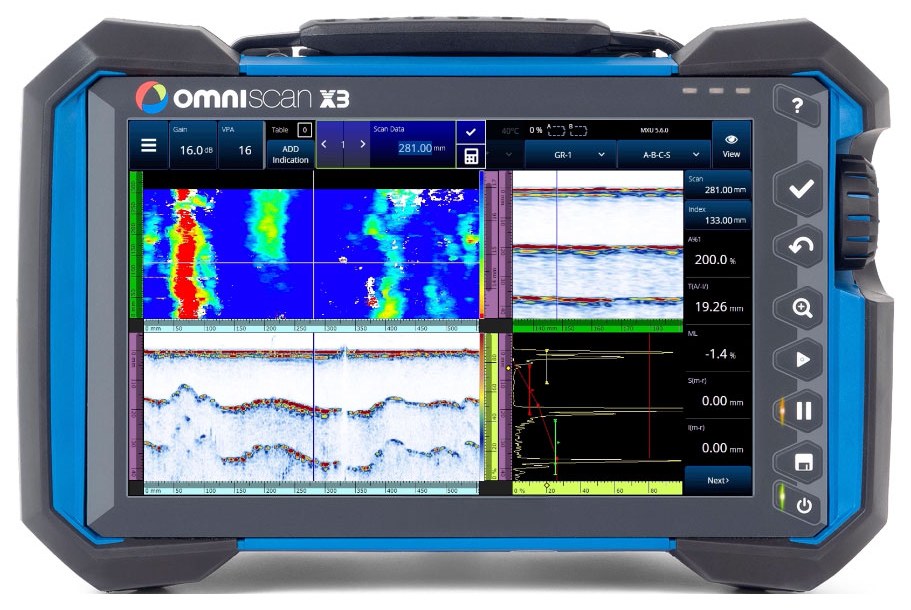

使用相控阵技术简化了腐蚀监测

利用相控阵技术进行腐蚀检测具有很多优势，其中包括较大的覆盖范围和出色的分辨率。但是，熟练掌握相控阵技术具有一定的挑战性。 OmniScan X3探伤仪通过精心设计的软件和简单流畅的菜单将各种高级功能（闸门同步）组合在一起，可使您更加轻松地获得准确的数据。得益于其A扫描同步处理和手动时间校正增益（TCG），您可以快速配置您的设置。

OmniScan X3系列

型号	OmniScan X3			OmniScan X3 64
配置	16:64PR	16:128PR	32:128PR	64:128PR
应用	腐蚀监测、管道完整性、手动PA/TFM、TOFD、小型管道	多组高效薄焊缝、PA & TOFD、风力叶片制造、复合材料	多组高效厚焊缝、PA & TOFD、奥氏体/CRA/异种金属焊缝、TFM	多组高效极厚焊缝、PA和TOFD、奥氏体/CRA/异种金属焊缝、高效TFM、高温氢致腐蚀（HTHA）、高级应用开发
脉冲发生器（PA）	16	16	32	64
接收器	64	128	128	128
TFM晶片	32	32	64	128
UT通道（P/R）	2	2	2	2
组	最多2个（PA、UT/TOFD、TFM）或2个PA带1个TOFD	总共最多8个 TFM：最多4个	总共最多8个 TFM：最多4个	总共最多8个 TFM：最多4个
带宽频率	0.5 ～ 18 MHz			0.2 MHz ～ 26.5 MHz
最大脉冲宽度（PA）	500 ns			1000 ns
电压PA	40 V、80 V和115 V / 单极负极			10 Vpp、20 Vpp、40 Vpp、80 Vpp、120 Vpp和160 Vpp / 双极方波脉冲
内部SSD存储容量	64 GB			1 TB
所有其他功能和规格	完全相同

为您的NDT工作流程提供完整的解决方案 MXU OmniScan X3探伤仪的MXU机载软件可指导您完成检测工作流程。了解更多信息 OmniPC 我们免费、基于计算机的OmniPC分析软件与OmniScan X3、OmniScan MX2和OmniScan SX探伤仪的数据文件相兼容。了解更多信息 WeldSight WeldSight高级分析和采集PC软件与OmniScan X3探伤仪相兼容。为了提高检测效率，安装在采集单元中的WeldSight Remote Connect（WeldSight远程连接）应用程序可使您利用WeldSight软件完成整个检测工作流程。了解更多信息

为您的NDT工作流程提供完整的解决方案

MXU

OmniScan X3探伤仪的MXU机载软件可指导您完成检测工作流程。了解更多信息

OmniPC

我们免费、基于计算机的OmniPC分析软件与OmniScan X3、OmniScan MX2和OmniScan SX探伤仪的数据文件相兼容。了解更多信息

WeldSight

WeldSight高级分析和采集PC软件与OmniScan X3探伤仪相兼容。为了提高检测效率，安装在采集单元中的WeldSight Remote Connect（WeldSight远程连接）应用程序可使您利用WeldSight软件完成整个检测工作流程。了解更多信息

应用

用于检测焊缝的OmniScan X3探伤仪

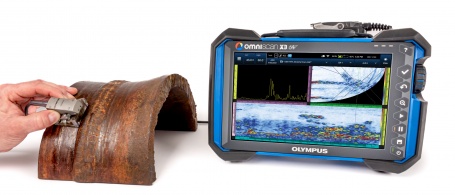

用于检测腐蚀和其他损伤情况的OmniScan X3探伤仪

新

用于探测早期高温氢致（HTHA）缺陷的OmniScan X3探伤仪

HTHA检测解决方案

利用我们配备高灵敏度探头和OmniScan X3 64探伤仪先进成像功能的完整且易于使用的解决方案，更早地检测高温氢致（HTHA）。我们专为HTHA设计的一系列线性和双晶线阵探头可广泛覆盖焊缝、热影响区和母体材料。它们与各种扫描仪和编码器兼容，可进行全面、高效的HTHA检测。

技术规格

OmniScan X3系列的技术规格

以下技术规格适用于所有OmniScan X3和OmniScan X3 64型号。

• 数据技术规格 • 声学技术规格 • TFM/FMC • 操作环境

显示
类型	多组、多模式超声探伤仪
尺寸（宽 × 高 × 厚）	335 mm × 221 mm × 151 mm
重量	5.7 kg（含1块电池）
硬盘驱动器容量	OmniScan X3：内置64 GB SSD OmniScan X3 64：内置1 TB SSD 借助外置USB驱动盘可扩展容量
存储设备	SDHC卡和SDXC卡，或者大多数标准USB存储设备仅与NTFS和FAT32格式兼容。
最大机载文件容量	25 GB
GPS	有（除非针对某些地区另有规定）
报警	3
无线连接	有 - 包装内含无线局域网适配器（型号因地区而异）
PA接口	1个接口
UT接口	4个（2个通道P/R）
认证	ISO 18563-1:2015 ISO 22232-1:2020
类型	TFT LCD（薄膜晶体管液晶显示屏），电阻式触摸屏
尺寸	269毫米（10.6英寸）
分辨率	1280 × 768像素
颜色数量	1千6百万
可视角度	水平：−85° ～ 85° 竖直：−85° ～ 85°
输入/输出（I/O）端口
USB 2.0	2个端口（1个位于电池的后面）
USB 3.0	1个端口
视频输出	视频输出（HDMI）
存储卡	SDHC端口
通信	以太网接口
输入/输出（I/O）线
编码器	双轴编码器线（正交方向）
数字输入	6个数字输入，TTL
数字输出	5个数字输出，TTL
采集开关	将1个数字输入配置为采集开关
电源输出线	5 V额定值，1 A（短路保护），在1 A时为12 V输出
外接DC电源
直流输入（DC-IN）电压	15 VDC ～ 18 VDC（最小为50 W）
连接器	圆形，2.5毫米引脚直径，中心正极
电池
类型	锂离子电池
容量	87 Wh
电池数量	2
运行时间	2个电池运行5个小时（具有热插拔性能）
PA/UT配置
位深	16位
最大脉冲重复频率（PRF）	20 kHz
频率
有效数字化频率	最大100 MHz
显示
刷新率	A扫描：60 Hz；S扫描：20 Hz ～ 30 Hz
包络（回波动态模式）	有：体积校正的S扫描（30 Hz）
A扫描高度	高达800%
同步
根据内部时钟	1 Hz ～ 10 kHz
外部步速	是
根据编码器	双轴：1步～ 65536步

数据技术规格

处理
A扫描数据点的最大数量	最多16384个
实时平均	PA：2、4、8、16 UT：2、4、8、16、32、64
检波	射频、全波、正半波、负半波
滤波	PA通道（OmniScan X3）：8个低通、6个带通和4个高通滤波器 PA通道（OmniScan X3 64）：9个带通和7个高通滤波器 UT通道：8个低通、6个带通和4个高通滤波器（在TOFD配置下，有3个附加的滤波器）
视频滤波	平滑（根据探头频率范围调节）
可编程TCG
点的数量	32个：每个聚焦法则有一条TCG（时间校正增益）曲线
范围	相控阵（标准）：40 dB，步距为0.1 dB 常规超声：100 dB，步距为0.1 dB
最大斜率	相控阵（标准）：40 dB/10 ns 常规超声：40 dB/10 ns

声学技术规格

型号	OmniScan X3	OmniScan X3 64	两款仪器
脉冲发生器	PA通道	PA通道	UT通道
电压	40 V、80 V、115 V	10 Vpp、20 Vpp、40 Vpp、80 Vpp、120 Vpp和160 Vpp	85 V、155 V和295 V
脉冲宽度	30 ns ～ 500 ns范围内可调，分辨率为2.5 ns。	30 ns ～ 1000 ns范围内可调（双极脉冲的半个周期或负脉冲的持续时间）；分辨率为5 ns。	30 ns ～ 1000 ns范围内可调，分辨率为2.5 ns。
下降时间	< 10 ns	< 10 ns	< 10 ns
脉冲形状	负方波脉冲	双极负-正方波脉冲，负方波脉冲
输出阻抗	脉冲回波模式：28 Ω 一发一收模式：24 Ω	35 Ω	< 30 Ω
接收器	PA通道		UT通道
增益范围	0 dB ～ 80 dB，最大输入信号为550 mVp-p（满屏高）。	0 dB ～ 80 dB，最大输入信号为900 mVp-p（满屏高）。	0 dB ～ 120 dB，最大输入信号为34.5 Vp-p（满屏高）。
输入阻抗	脉冲回波模式，9 MHz时：57 Ω ± 10% 一发一收模式，9 MHz时：100 Ω ±10 %	在13 MHz时，120 Ω ±10%	脉冲回波模式：50 Ω 脉冲发送接收模式：50 Ω
系统带宽	0.5 MHz ～ 18 MHz	0.2 MHz ～ 26.5 MHz	0.25 MHz ～ 28 MHz
声束形成	PA通道		UT通道
扫查类型	单一、线性、扇形、混合和全聚焦方式（TFM）		-
最大孔径	OMNIX3-PATFM1664PR = 16晶片 OMNIX3-PATFM16128PR = 16晶片 OMNIX3-PATFM32128PR = 32晶片	OMNIX3-PATFM64128PR = 64晶片	-
接收晶片数量	OMNIX3-PATFM1664PR = 64接收晶片 OMNIX3-PATFM16128PR = 128接收晶片 OMNIX3-PATFM32128PR = 128接收晶片	OMNIX3-PATFM64128PR = 128晶片	-
聚焦法则的数量	高达1024个		-
发射的延迟范围	0 µs ～ 10 µs，增量为2.5 ns。	0 µs ～ 10 µs，增量为5 ns。	-
接收的延迟范围	0 µs ～ 6.4 µs，增量为2.5 ns。		-

TFM/FMC

被支持的模式	脉冲回波：L-L、TT和TT-TT 串列：LL-L、TT-T、TT-L、TL-T、LT-T、TTT-TT和TL-L
组数量	同时显示最多4个全聚焦方式（TFM）组
最大孔径	64晶片孔径，用于64:128PR 64晶片扩展孔径（仅用于32:128PR） 32晶片扩展孔径，用于16:64PR和16:128PR 128晶片扩展孔径，用于64:128PR
图像分辨率	高达1024 × 1024（1 M点），针对每个全聚焦方式（TFM）声波组
实时全聚焦方式（TFM）包络	有

操作环境

侵入保护评级	符合IP65评级标准（完全防尘，且可抵御来自各个方向的水射流，6.3毫米喷嘴）
防撞击评级	通过美军标准MIL-STD-810G中的坠落测试
预期用途	室内和室外使用
海拔高度	高达2000米
操作温度	−10°C ～ 45°C
存储温度	−20°C ～ 60°C （内含电池） −20 °C ～ 70 °C （不含电池）
