OmniScan X4

新一代相控阵探伤仪
您的位置：首页 > 产品中心 > 相控阵探伤仪 > OmniScan X4
概述 应用 技术规格

概述

使用 OmniScan X4 128:128PR* 扩展您的应用能力

自信地应对更复杂的挑战，同时保持设备轻便且便于现场使用。

  • 具备开发需要128阵元脉冲器的新PAUT应用的灵活性。
  • 完整的 128:128 通道能力，依然采用紧凑、便携、耐用的设计。
  • 现有 OmniScan X4 64:128PR 的升级路径：无需完全更换。
  • 改进的聚焦和波束转向功能。
  • 克服了线性探头64个元件的限制。

*专利申请中

专家之选

OmniScan X4多技术系列仪器是一种功能强大的便携式解决方案，其高速度和多功能性可提升您的工作效率，同时增强您对评估工作的信心。利用其高级相控阵功能、高效的全聚焦方式（TFM） 和创新型相位相干成像（PCI）技术，可以探测和解读具有挑战性的缺陷，并通过更早地识别损伤来确保资产的完整性。

性能卓越，值得信赖

每台OmniScan X4仪器堪称一个无所不包的多技术检测工具箱，可使您利用多种超声检测技术。利用其检测和测量功能，可在损坏变得严重之前准确识别和评估损坏的严重程度，从而保护那些容易出现裂纹或腐蚀的焊缝、部件和资产。

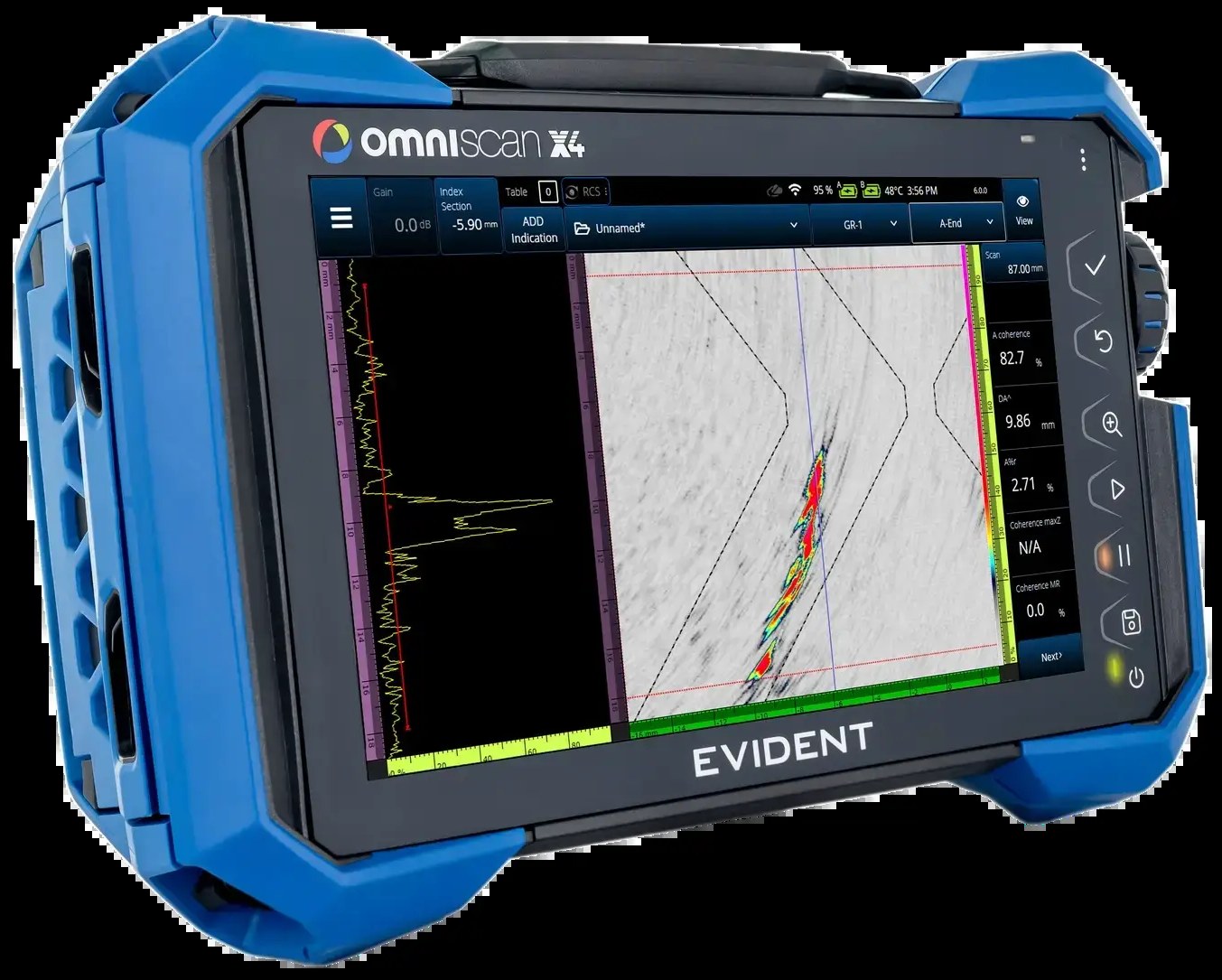

使用PCI进行可靠评估

在探测和突出显示以往难以检测的缺陷时，如钩状裂纹和应力腐蚀开裂（SCC），相位相干成像技术有助于消除疑虑。使用PCI可以清楚地区分细小裂纹群中的单个缺陷，并可靠地进行表征。

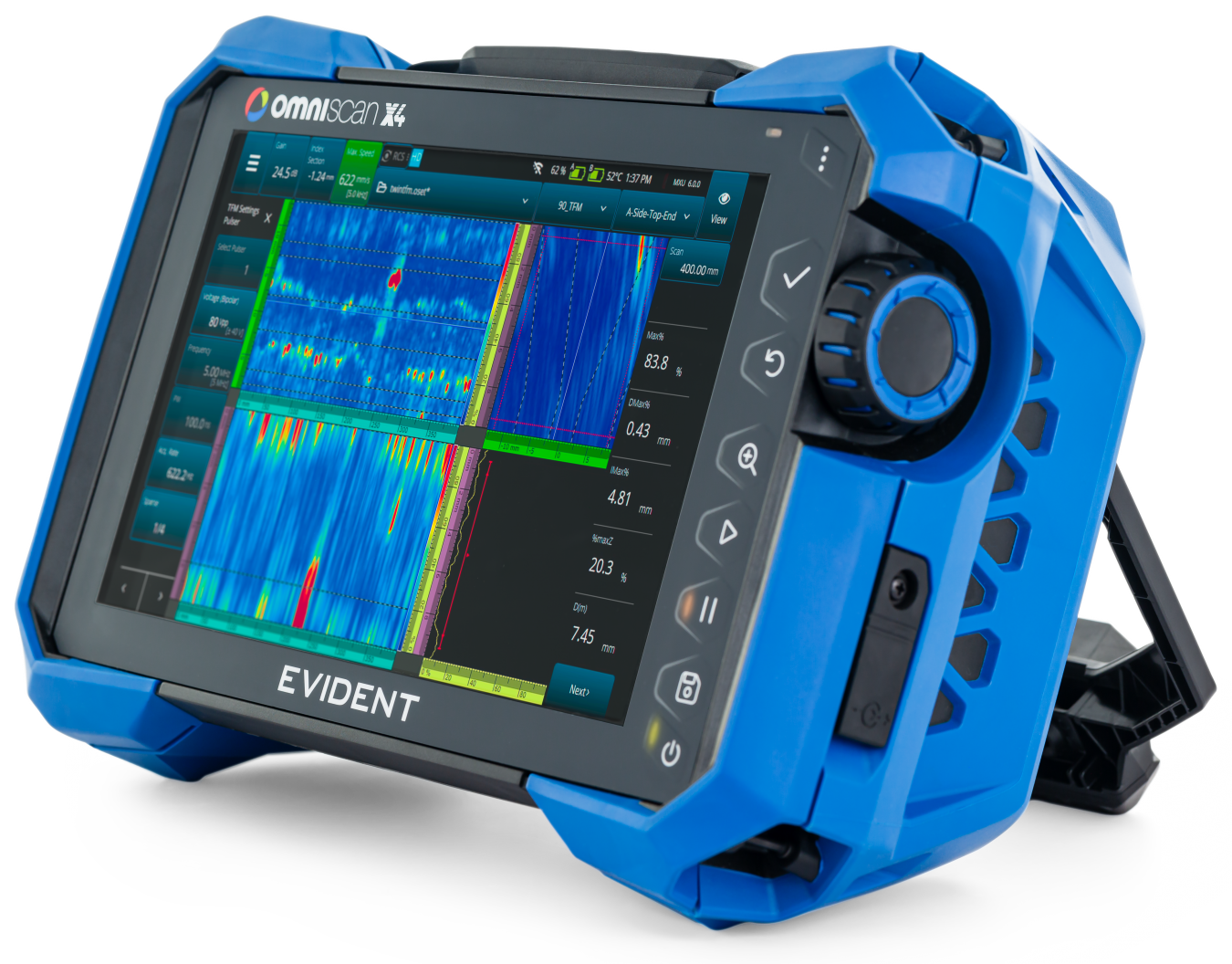

TFM采集率提高了3倍

由于OmniScan X4系列仪器处理能力的提升，获得清晰TFM图像的速度比上一代型号（X3 64）快了三倍*。利用 OmniScan X4 64:128PR 和 128:128PR 型号更快的速度和 128 元件容量，执行具有扩展聚焦能力的 TFM 检测。

*达到这一速度取决于配置和稀疏发射的使用。详情请咨询。

获得即时洞察，消除低效

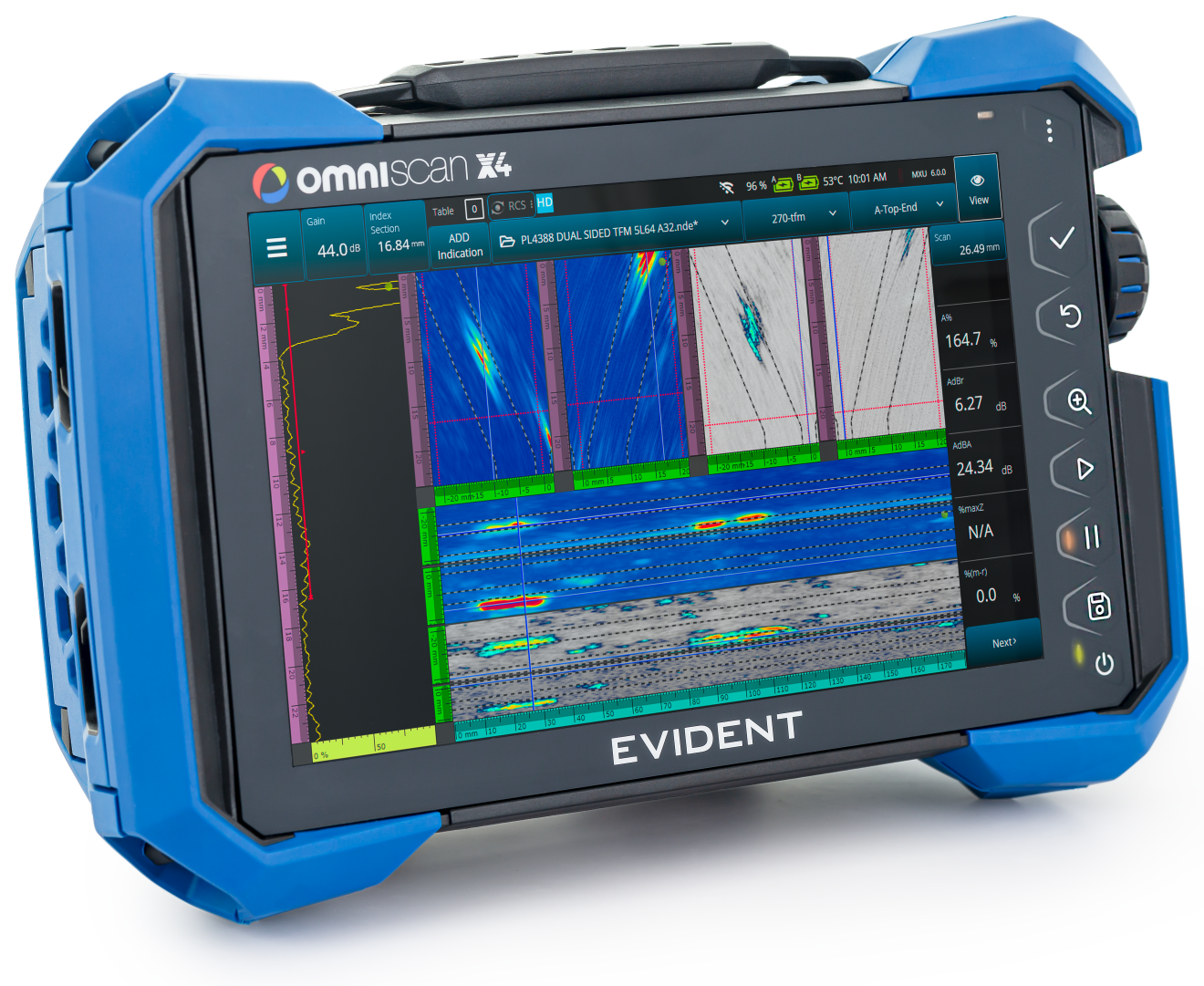

TFM和PCI双重技术让您信心倍增

采用具有不同特性的PCI和TFM两种技术，同时从焊缝两侧彻查整个焊缝体积。使用两个探头对焊缝进行一次性扫查，即可显示TFM和PCI结果，以便高效精确地比较、测量和确认缺陷特征。

以提高速度和简化操作为设计宗旨

在OmniScan X4系列仪器上可以简单直观地进行相控阵、TOFD、TFM和PCI检测。任何经验水平的检测人员都可以利用这些技术，通过简单的逐步扫查计划和应用预设，提高效率，增强信心。

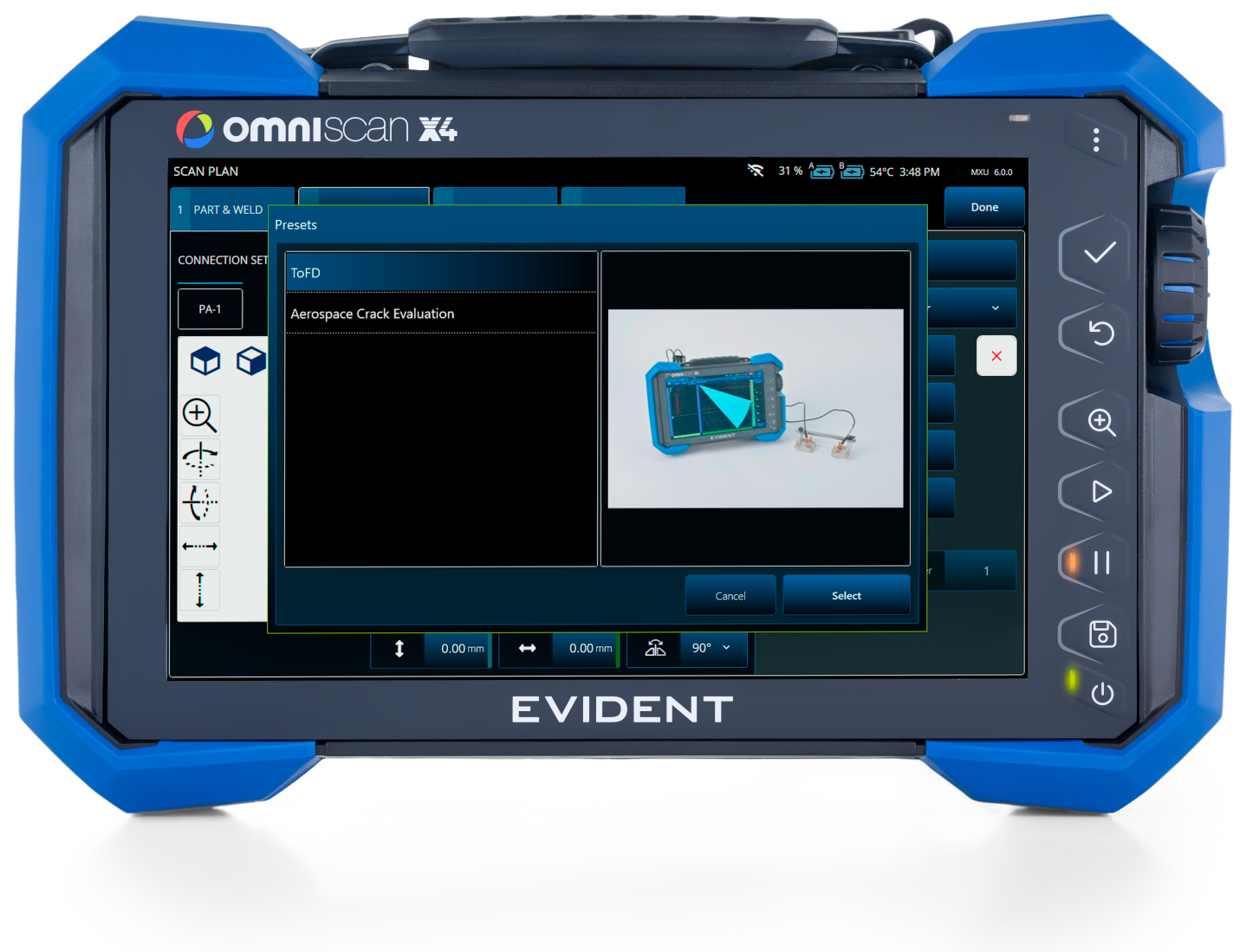

便捷的应用预设

OmniScan X4的应用预设，可以改善学习曲线，提高检测在不同操作员之间的可靠性和一致性。即使是低级别用户和新用户也可以在几分钟内完成优质的PA或PCI配置。

通过针对腐蚀和复合材料检测的选项，这些预设参数可简化使用 HydroFORM™, FlexoFORM™, 和 RollerFORM™ 扫描器的扫描设置，您还可以根据实际需求调整相关设置。

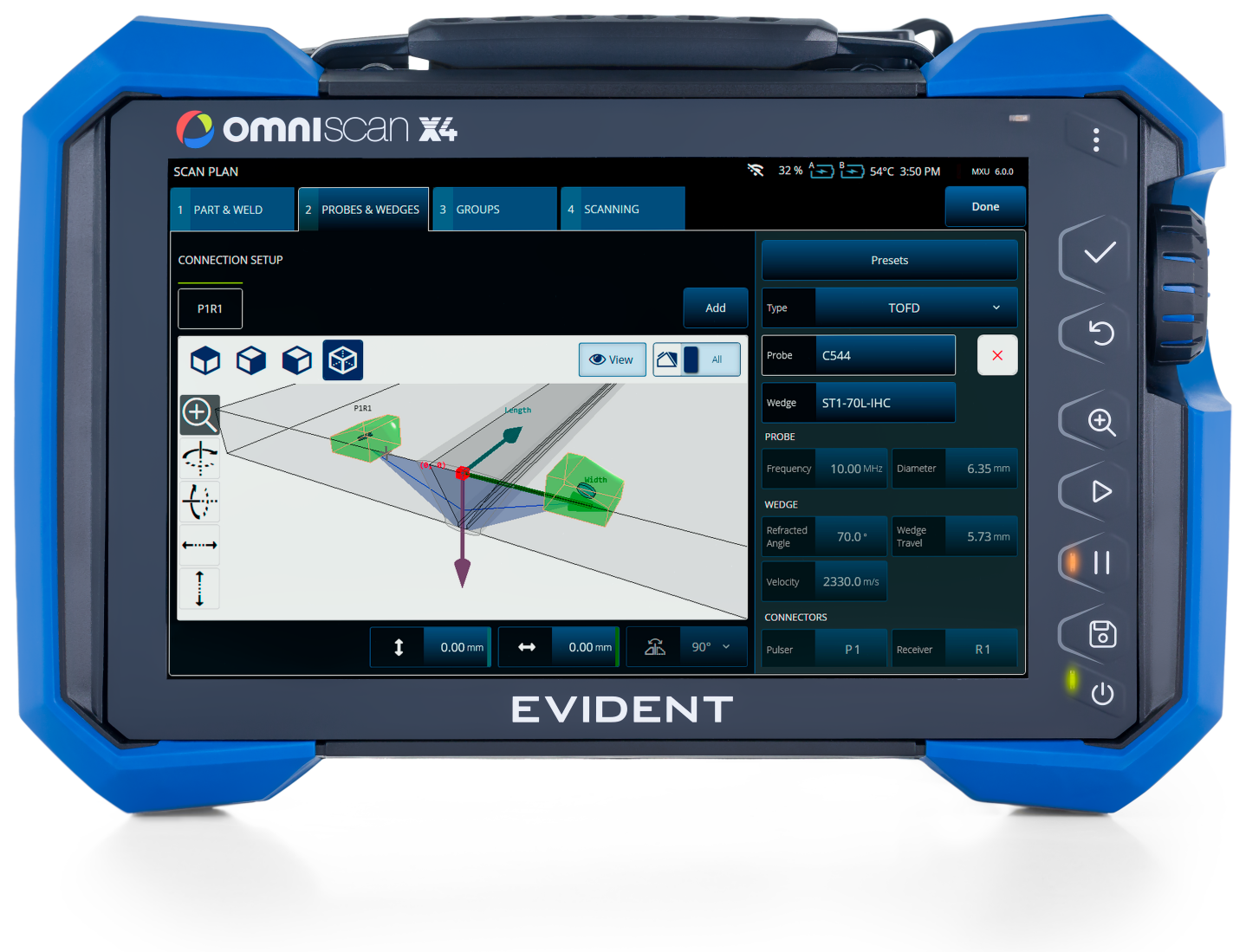

简化了复杂配置

OmniScan X4扫查计划的直观分步3D图形可简化从基本到复杂的各种检测设置。

在设置光栅扫查计划时，可以自行命名扫查轴，还可以创建相对于资产的基准参考点。这些真实世界的参考以及真实方向的校正，大大地方便了为报告创建直观的检测数据示意图的操作。

应用

为您的应用选择合适的型号

OmniScan X4系列仪器的每个型号都能驱动装有一定数量晶片的探头，从而可针对不同的材料和厚度提供不同的聚焦能力。以下是4种机型所擅长应用类型的概述。要了解更多详情，请联系我们或您的Evident代表。

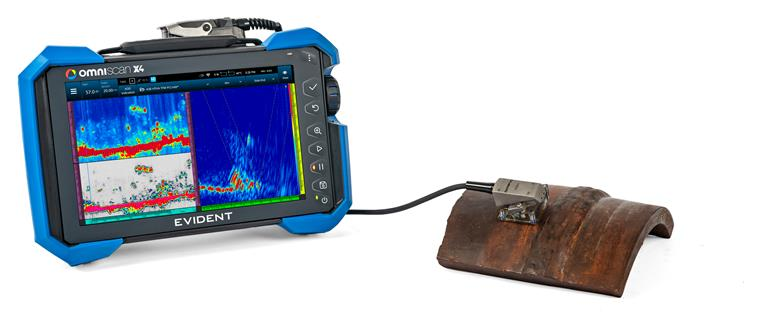

16:64PR
擅长以下应用：
  • 腐蚀监控
  • 检测管道完整性
  • 手动PA/TFM
  • TOFD
  • 小管道

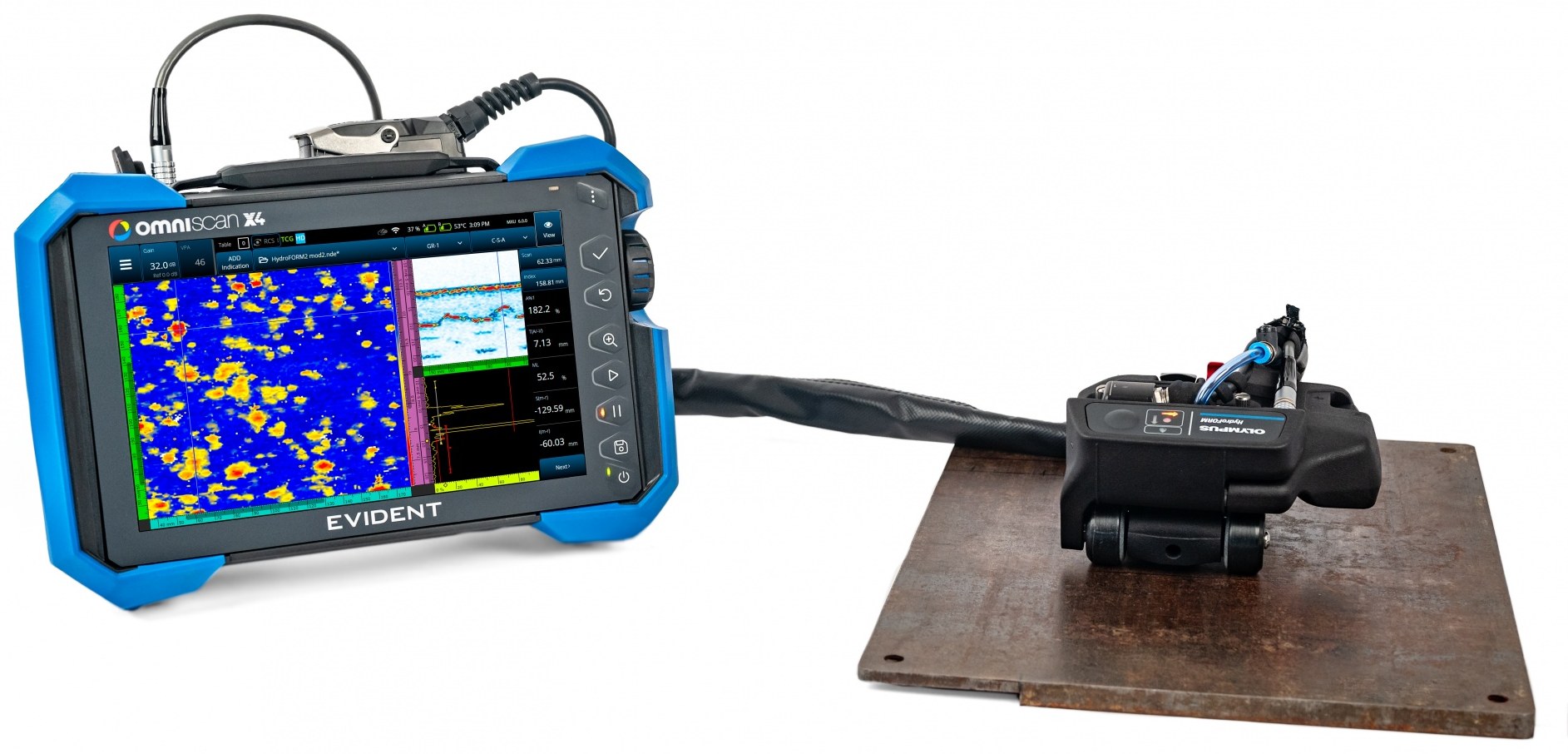

16:128PR
出色的中档机型，适用于：
  • 薄焊缝（25 毫米）
  • 风电叶片制造
  • 航空航天业的缺陷探测

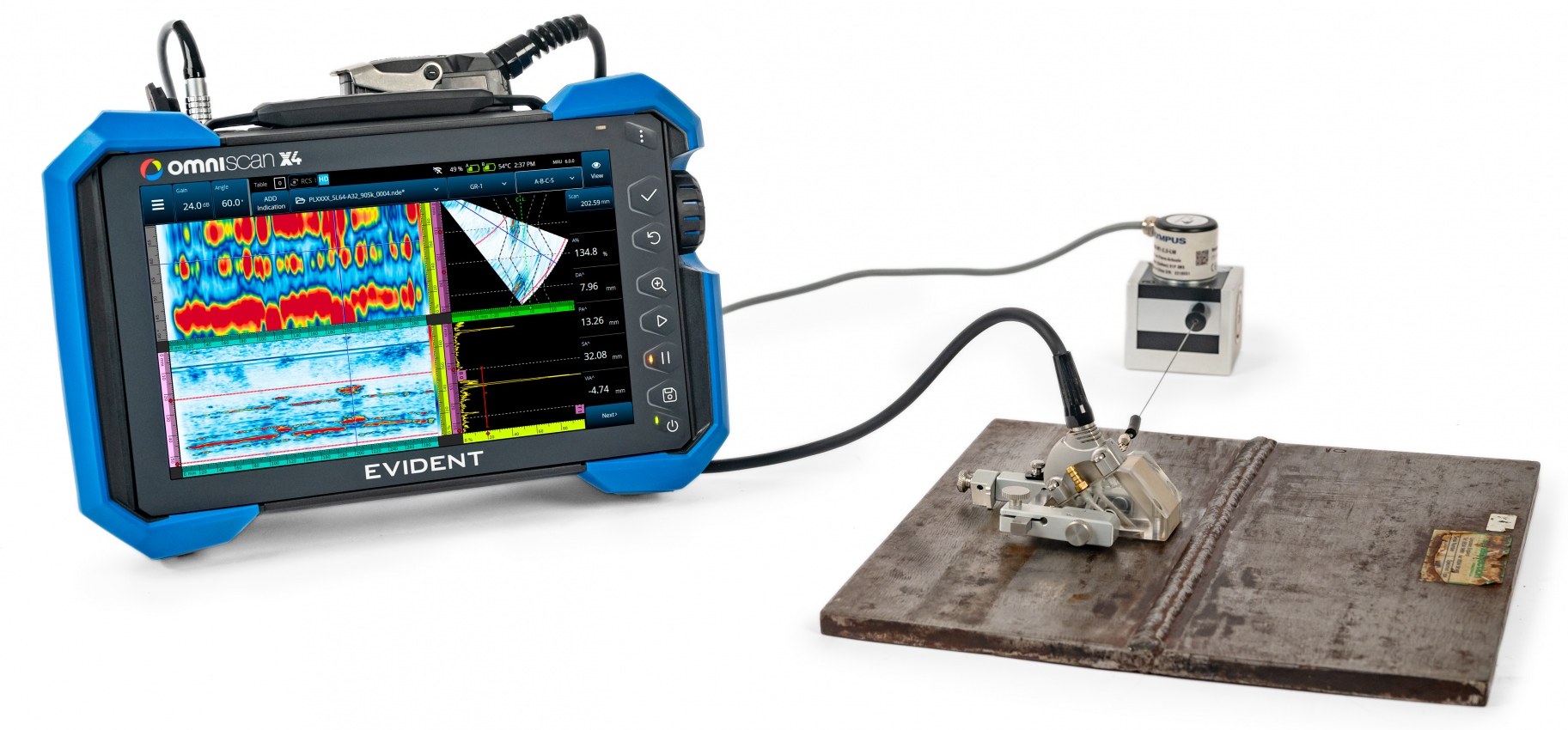

32:128PR
可进行高效焊缝检测，包括粗晶粒材料：
  • 厚焊缝，可检测厚达~75毫米的焊缝
  • 奥氏体/耐腐蚀合金（CRA）
  • 偶尔进行TFM检测
  • 石油和天然气行业的缺陷探测
64:128PR
对较厚的粗晶材料进行更高效的焊缝检测:
  • 非常厚的焊缝，~100毫米（使用64晶片孔径提高定量精度）
  • 奥氏体/耐腐蚀合金（CRA）
  • 密集进行TFM检测（HTHA）
  • 先进的石油、天然气和电力生产行业的缺陷检测
  • FMC采集和应用开发
128:128PR
包括 64:128PR 型号的所有功能，并且还包括：
  • 可使用128元孔径配置以提升聚焦性能
  • • 支持使用多达128个元件的矩阵探头，实现更优的波束偏转

完整的NDT解决方案

为了满足您的应用需求，Evident提供完整的解决方案，包括探头和楔块、扫查器和软件，以充分发挥您的OmniScan X4探伤仪的检测性能。欢迎了解我们为这些应用提供的一系列设备解决方案。

技术规格

所有型号的规格均已列出，除非另有说明

一般规格及所含附件

尺寸 335 mm × 221 mm × 151 mm（13.2 英寸 × 8.7 英寸 × 5.9 英寸）
重量 16:64PR型号：5.7 kg（含一块电池）
16:128PR、32:128PR、64:128PR 和 128:128PR 型号：5.9 kg（含一块电池）*
机载存储容量 1 TB内部SSD存储空间。单个文件最大容量为25 GB。可使用外部USB驱动盘扩展存储容量
存储设备 SDHC卡和SDXC卡，或者大多数标准USB存储设备
无线 机载Wi-Fi 6E和蓝牙5.3
PAUT连接器 1个PA接口，2个UT通道（每个通道有2个P/R接口）
可用的配置和组 OmniScan X4A – 128:128PR：8组声束设置
OmniScan X4A – 64:128PR：8组声束设置
OmniScan X4A – 32:128PR：8组声束设置
OmniScan X4A – 16:128PR：8组声束设置
OmniScan X4B – 16:64PR：2 组（PA、UT 或 TFM），或特定配置为 2 个 PA 组 + 1 个 TOFD
坠落测试 通过MIL-STD-810G的坠落测试
侵入保护评级 符合IP65评级标准（完全防尘，且可抵御来自各个方向的水射流，6.3毫米喷嘴）
显示屏 269 毫米（10.6 英寸）TFT LCD，配备电阻式触摸屏，分辨率为 1280 × 768 像素
电池 包含2块可热插拔锂离子电池，每块87 Wh
电池供电时间 最少5小时（使用ISO18563标准设置参数）
操作温度 −−10 至 45 °C（14 °F 至 113 °F）
存储温度 −−20 °C 至 60 °C (−−4 °F 至 140 °F)（含电池）
−−20 °C 至 70 °C (−−4 °F 至 158 °F)（设备内部无电池）

输入与输出

端口 2个USB 3.1端口、1个视频输出端口（HDMI）、1个SDHC存储卡插槽、1个通信（以太网）端口
编码器 双轴编码器线（正交或时钟/方向）
数字输入与输出 4个数字输入端口（TTL）、4个数字输出端口（TTL），包括一个预留用于采集开/关的端口
外接DC电源 18 VDC，圆形2.5毫米直径连接器，中心正极

通用超声规格

有效数字化频率 高达 100 MHz；用户可调压缩系数
最大脉冲重复率（PRF） 高达 20 kHz；实际最大 PRF 通常受物理限制
（获取超声信号所需的渡越时间）
A扫描数据点的最大数量 最高达16384
A扫描位深度 16比特
检波 RF、全波、半波+、半波−
视频滤波 平滑（根据探头频率范围调节）
滤波 PA 通道：可选带通滤波器、高通滤波器和平均处理
UT 通道：可选低通滤波器、带通滤波器、高通滤波器及平均处理
时间校正增益（TCG） PA：每步增益最大可达 40 dB，最小步进为 0.1 dB
UT：增益可调范围为 100 dB，最小步进为 0.1 dB
最大斜率为40 dB/10 ns
支持的声束类型（组） 提供以下选项：相控阵超声（PAUT）声束类型（线性、扇形和混合）、单超声声束（UT）、衍射时差超声（TOFD）、全聚焦方式（TFM）、相位相干成像（PCI）、全矩阵捕获（FMC）和平面波成像（PWI）
原始全矩阵捕获（FMC）数据采集 仅在型号 64:128PR 和 128:128PR，并且使用 NDT 设备 API 或与外部采集软件配合使用的 OmniScan Black Box 板载应用程序时可用。

声学技术规格

PA通道 UT通道
认证 校准认证 ISO 18563-1:2022 EN22232:2020
脉冲宽度 30 ns ～ 1000 ns范围内可调；分辨率为5 ns（双极脉冲的半周期或负脉冲的持续时间）
30 ns ～ 1,000 ns范围内可调，分辨率为2.5 ns 		Adjustable from 30 ns to 1,000 ns; resolution of 2.5 ns
脉冲形状 双极负-正方波脉冲 负方波脉冲
接收器 增益范围 0 dB ～ 80 dB，最大输入信号为900 mVp-p（满屏高）。 0 dB ～ 120 dB；最大输入信号为30 Vp-p（满屏高）。
系统带宽 0.2 MHz ～ 26.5 MHz 0.25 MHz ～ 28.5 MHz

PAUT Specifications

OmniScan X4的不同型号 128:128PR 64:128PR 32:128PR 16:128PR 16:64PR
最大脉冲发射孔径 128 64 32 16 16
最大接收通道数量 128 128 128 128 64
聚焦法则的数量 总数最多1024个（每组最多512个）

FMC / TFM / PCI / PWI Specifications

OmniScan X4的不同型号 128:128PR 64:128PR 32:128PR 16:128PR 16:64PR
最大扩展孔径（FMC） 128 128 64 32 32
最大孔径（PWI） 128 64 32 16 16
最大TFM或PCI组数 4 4 4 4 2
实时全聚焦方式（TFM）包络 有——实际的希尔伯特变换
图像分辨率 高达1024 × 1024（1 M点），针对每个TFM或PCI声波组
FMC支持的声波组（TFM或PCI模式） 脉冲回波：L-L、T-T和TT-TT
Self-Tandem（自串联）：TT-T、TT-TTT、LL-L、LT-T、TL-T、TT-L和TL-L
PWI支持的声波组（TFM或PCI模式） 脉冲回波：L-L 和 T-T
